1. Inseguitori di tensione
I follower di tensione (noti anche come buffer) non amplificano né invertono il segnale di ingresso, ma forniscono l'isolamento tra i due circuiti. L'impedenza di ingresso è elevata e l'impedenza di uscita è bassa, evitando qualsiasi effetto di caricamento all'interno del circuito. Quando l'uscita è ricollegata direttamente a uno degli ingressi, il guadagno totale del buffer è più 1 e Vout=Vin.
2. Inverter per amplificatori
Gli inverter, noti anche come buffer invertenti, sono l'opposto dei precedenti inseguitori di tensione. Se le due resistenze sono uguali, l'inverter non amplificherà ma invertirà il segnale di ingresso. L'impedenza di ingresso è uguale a R e il guadagno è -1, dando a Vout=-Vin.
3. Amplificatore in fase
L'amplificatore in fase non inverte il segnale di ingresso né produce un segnale invertito, ma lo amplifica con un rapporto di (RA più RB)/RB o solitamente 1 più (RA/RB). Il segnale di ingresso è collegato all'ingresso in fase (più).
4. Amplificatore invertente
L'amplificatore invertente inverte e amplifica contemporaneamente il segnale di ingresso con un rapporto di -RA/RB. Il guadagno dell'amplificatore è controllato dal feedback negativo utilizzando il resistore di feedback RA e il segnale di ingresso viene inviato all'ingresso invertente (-).
5. Amplificatori a ponte
I circuiti dell'amplificatore invertente e in fase di cui sopra possono essere collegati insieme per formare una configurazione di amplificatore a ponte. Il segnale di ingresso è condiviso tra i due amplificatori operazionali e il segnale di tensione di uscita è collegato attraverso il resistore di carico RL, che fluttua tra le due uscite.
Se le grandezze dei due guadagni dell'amplificatore operazionale A1 e A2 sono uguali tra loro, il segnale di uscita sarà raddoppiato, poiché è effettivamente una combinazione dei due guadagni separati dell'amplificatore.
6. Sommatori di tensione
Un sommatore, noto anche come amplificatore sommatore, produce una tensione di uscita invertita proporzionale alla somma delle tensioni di ingresso V1 e v2. È possibile sommare più input. Se i valori dei resistori di ingresso sono uguali (R1=R2=R), la tensione di uscita totale è il valore dato e il guadagno è più 1. Se i resistori di ingresso non sono uguali, l'uscita la tensione è una somma ponderata e diventa: Vout=- (V1 (RA / R1) più V2 (RA / R2) più ecc.).
7. Sottrattori di tensione
Un sottrattore, noto anche come amplificatore differenziale, utilizza ingressi invertenti e in fase per produrre un segnale di uscita che è la differenza tra due tensioni di ingresso V1 e V2, consentendo così di sottrarre un segnale dall'altro. Se necessario, è possibile aggiungere più input per sottrarlo.
Se le resistenze sono uguali (R=R3 e RA=R4), la tensione di uscita è il valore dato e il guadagno di tensione è più 1. Se le resistenze di ingresso non sono uguali il circuito viene amplificato a produrre un'uscita negativa quando la differenza V1 è maggiore di V2 e un'uscita positiva quando V1 è minore di V2.

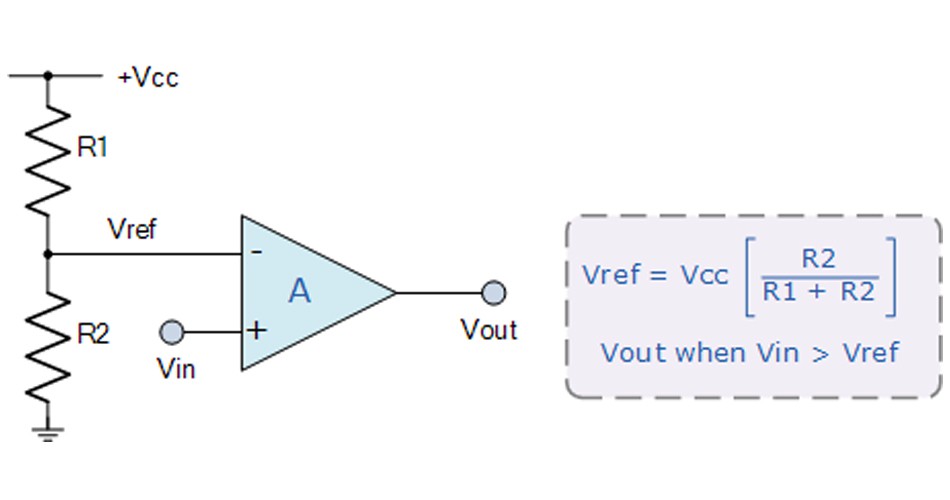

8. Comparatori di tensione
Comparators have many uses, but the most common is to compare the input voltage with a reference voltage and switch the output if the input voltage is higher than the reference voltage. If the input voltage is higher than the positive reference voltage Vin>Vref impostato dal partitore di tensione, l'uscita cambierà stato. Quando la tensione di ingresso scende al di sotto della tensione di riferimento preimpostata e Vin
