Componente elettronico di alta precisione --- BGA (Ball Grid Array)
Ball Grid Array o BGA è un pacchetto di montaggio superficiale (senza cavi) che utilizza una serie di sfere metalliche (sfere di saldatura) per l'interconnessione elettrica. Le sfere di saldatura BGA sono attaccate a un substrato laminato sul fondo della confezione. Lo stampo del BGA è collegato al substrato mediante tecnologia wire-wire o flip-chip. Il substrato BGA ha tracce conduttive interne che indirizzano e collegano i legami matrice-substrato ai legami matrice-substrato-a-sfera.
La BGA deve essere posizionata con una macchina pick and place di alta precisione e saldata alla scheda stampata usando a forno a rifusione . Quando le sfere di saldatura si sciolgono nel forno di rifusione , la tensione superficiale della sfera di saldatura fusa mantiene il pacco allineato nella posizione corretta sul pannello del circuito, fino a quando la saldatura non si raffredda e solidifica. Il processo e la temperatura di saldatura corretti e controllati sono essenziali per i giunti saldati e per evitare che le sfere di saldatura si accorcino l'una con l'altra.
Vantaggi del pacchetto Ball Grid Array (BGA)
Ball Grid Array ( BGA ) offre numerosi vantaggi rispetto ad altri componenti elettronici. Il vantaggio più importante del packaging BGA per i circuiti integrati è la sua alta densità di interconnessione. I pacchetti BGA hanno anche meno spazio sul circuito stampato.
L'assemblaggio di Ball Grid Array sui circuiti stampati è più efficiente e gestibile rispetto alle controparti con piombo perché la saldatura necessaria per saldare il pacchetto sul circuito stampato proviene dalle sfere stesse. Queste sfere di saldatura si "allineano automaticamente" durante il montaggio
La resistenza termica inferiore tra il pacchetto BGA e il circuito stampato è un altro vantaggio della confezione di Ball Grid Array . Ciò consente al calore di fluire più liberamente con conseguente migliore dissipazione del calore e impedisce il surriscaldamento del dispositivo.
BGA offre anche una migliore conduttività elettrica a causa del percorso più breve tra lo stampo e il circuito stampato.
Svantaggi di BGA
Come tutti gli altri pacchetti elettronici, anche BGA presenta alcuni inconvenienti. Di seguito sono riportati alcuni degli svantaggi di BGA :
I pacchetti BGA sono più inclini allo stress a causa delle sollecitazioni di flessione del circuito che portano a potenziali problemi di affidabilità.
Ispezionare le sfere di saldatura e i giunti di saldatura per i difetti è molto difficile una volta che il BGA è stato saldato sul circuito stampato.
Plastic Ball Grid Array (PBGA)
Plastic Ball Grid Array (PBGA) è un tipo di BGA con un corpo in plastica o glob-top. Le dimensioni dei pacchi PBGA vanno da 7 a 50 mm e hanno un passo di 1,00, 1,27 e 1,50 mm. Il conteggio dei pin PBGA varia da 16 a 2401 pin. I substrati PBGA sono laminati e sono realizzati in materiale organico rinforzato con vetro con eccellenti proprietà termiche. Le lamine di rame incise formano le tracce conduttive all'interno del substrato.
L'assemblaggio di Plastic Ball Grid Array (PBGA) viene normalmente eseguito da "per substrato strip" dove ciascuna striscia contiene diversi siti di confezionamento.

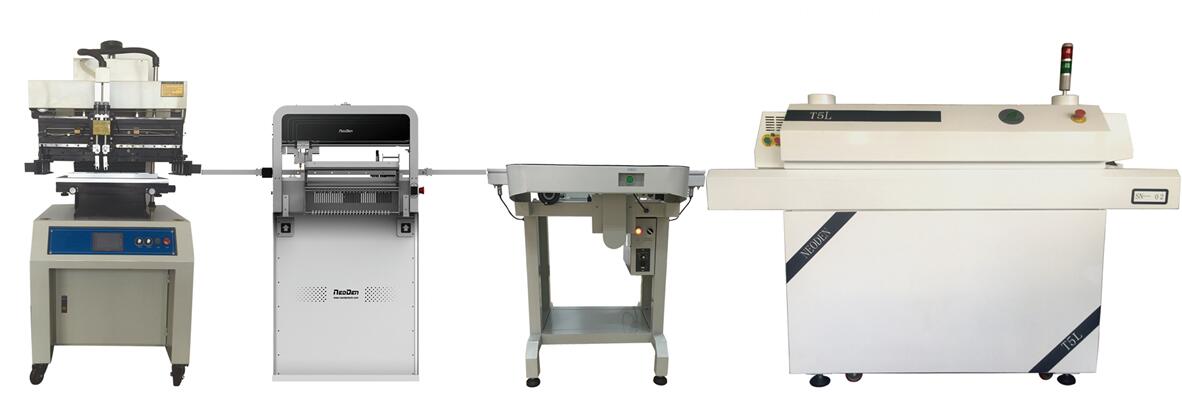

Sotto la linea di produzione di NeoDen4 smt per il posizionamento di BGA di passo 0,5 mm e componenti universali:
