Nella moderna produzione elettronica, l'SMT è diventato il metodo dominante di assemblaggio dei circuiti stampati, offrendo maggiore produttività e prestazioni migliori montando i componenti direttamente sulla superficie del PCB.
Poiché i dispositivi elettronici diventano sempre più piccoli e i componenti vengono confezionati in contenitori sempre più piccoli, garantire la qualità e la precisione del posizionamento SMT diventa una sfida fondamentale. A questo proposito,Macchina AOI SMTgioca un ruolo importante e questo articolo approfondirà il funzionamento delle apparecchiature AOI nell'elaborazione SMT.
Concetto base diMacchina AOI SMT
L'AOI è un tipo di apparecchiatura di ispezione automatica che utilizza la tecnologia ottica per verificare la posizione, la polarità, la qualità della saldatura e altre caratteristiche rilevanti dei componenti elettronici su un PCB.
Utilizza una fotocamera e una sorgente luminosa per acquisire e analizzare le immagini sul PCB in tempo reale attraverso la tecnologia di elaborazione delle immagini, quindi le confronta con specifiche standard o predeterminate per rilevare eventuali componenti non qualificati o problemi di qualità della saldatura.
Principio di funzionamento dell'AOI
Il principio di funzionamento delle apparecchiature AOI può essere semplicemente riassunto nei seguenti passaggi:
1. Acquisizione di immagini:Le apparecchiature AOI utilizzano telecamere per acquisire immagini di diverse aree sul PCB, che possono includere posizione dei componenti, polarità, marcature, giunti di saldatura, ecc. Le telecamere sono generalmente ad alta risoluzione e possono essere utilizzate per una varietà di applicazioni.La fotocamera solitamente ha un'alta risoluzione, in grado di catturare i dettagli dei più piccoli componenti.
2. Elaborazione delle immagini:Le immagini catturate sono sottoposte ad algoritmi di elaborazione delle immagini utilizzati per analizzare le varie caratteristiche delle immagini. Questi algoritmi possono rilevare la posizione del componente, l'angolo di rotazione, l'offset, la qualità dei giunti di saldatura ecc.
3. Confronto e analisi:L'apparecchiatura AOI confronta i dati nell'immagine con standard o specifiche predeterminate per determinare se sono presenti componenti non conformi o problemi di saldatura. Eventuali problemi fuori specifica vengono registrati e allarmati.
4. Feedback e riparazione:Se l'AOI rileva un problema, solitamente attiva un'azione di follow-up, come uno spegnimento automatico, avvisando l'operatore di eseguire un'ispezione o una riparazione manuale. Ciò aiuta a ridurre al minimo la generazione di prodotti non conformi.
Applicazione della macchina AOI
Le apparecchiature AOI sono ampiamente utilizzate in tutte le fasi dell'elaborazione SMT, tra cui:
1. Fase di posizionamento: nella fase di posizionamento dei componenti, l'apparecchiatura AOI può verificare la corretta posizione, polarità e angolo di rotazione dei componenti per garantire che siano correttamente fissati al PCB.
2. Fase di saldatura: l'attrezzatura AOI viene utilizzata anche nella fase di saldatura per verificare la qualità dei giunti di saldatura, inclusa l'integrità della saldatura, la quantità di saldatura e i difetti nei giunti di saldatura.
3. Fase di ispezione finale: infine, le apparecchiature AOI vengono spesso utilizzate nella fase di ispezione finale per garantire la qualità dell'intera scheda PCBA, compreso il corretto posizionamento dei componenti, polarità, qualità della saldatura e assenza di altri potenziali problemi.
Vantaggi della macchina AOI
Le apparecchiature AOI presentano vari vantaggi nell'elaborazione SMT.
1. Elevata precisione: le apparecchiature AOI sono in grado di rilevare piccoli difetti di componenti e giunti di saldatura, fornendo un'ispezione di alta precisione.
2. Alta efficienza: il processo di ispezione automatizzata è più veloce dell'ispezione manuale, il che migliora la produttività.
3. Riduzione dell'errore umano: le apparecchiature AOI riducono il numero di errori introdotti dalle operazioni umane e migliorano la qualità del prodotto.
4. Registrazione dei dati: le apparecchiature AOI possono registrare e archiviare i dati di ispezione per il controllo e il miglioramento della qualità.
Nella moderna produzione elettronica, le apparecchiature AOI nella lavorazione SMT sono uno strumento chiave per garantire la qualità e l'affidabilità del prodotto. Attraverso l'uso di una tecnologia di elaborazione delle immagini ad alta precisione, è in grado di rilevare e correggere problemi di posizione, polarità e qualità di saldatura dei componenti, migliorando le prestazioni e la stabilità dei prodotti elettronici.
Con il continuo progresso della tecnologia, le apparecchiature AOI continueranno a svolgere un ruolo chiave nell'elaborazione SMT per garantire una produzione di prodotti elettronici di alta qualità.

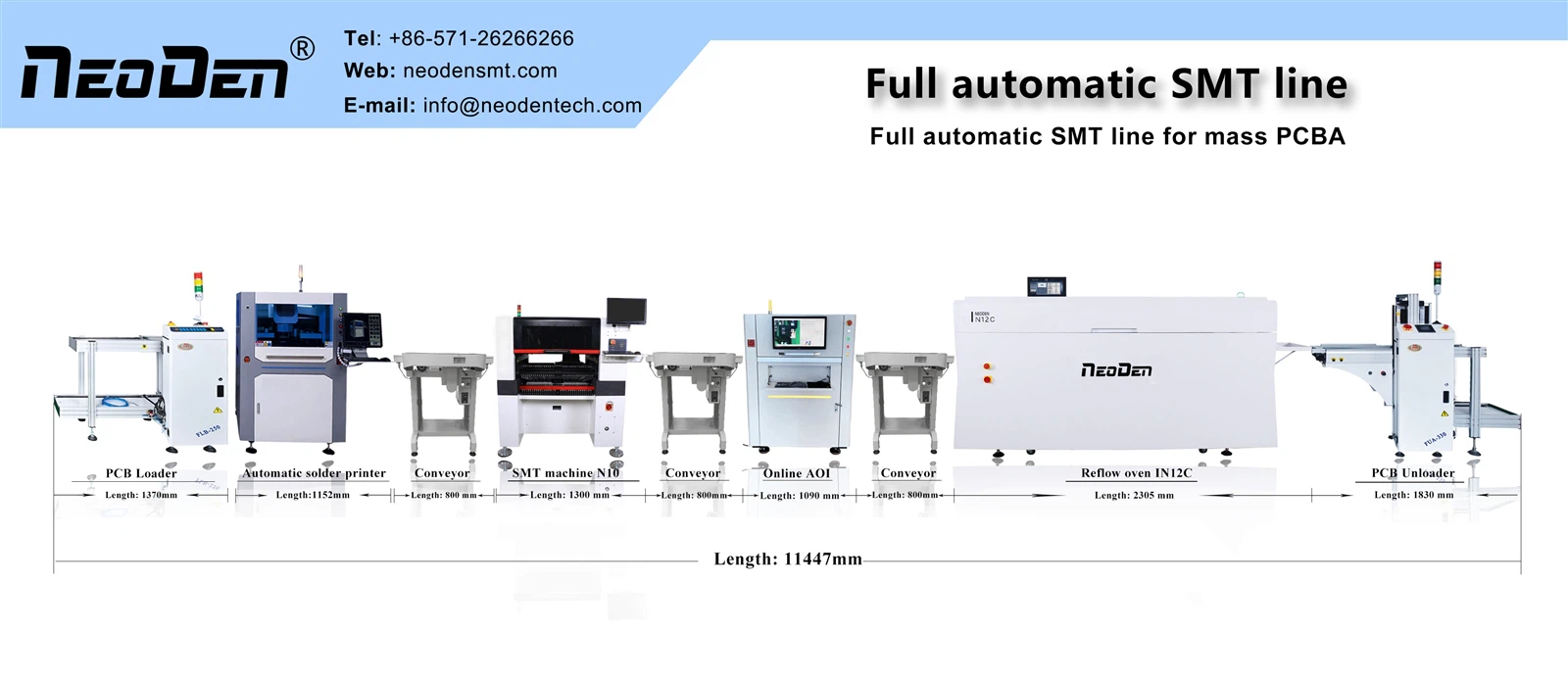

Caratteristiche diMacchina AOI NeoDen SMT
Sistema di ispezione Applicazione: dopo la stampa con stencil, forno di rifusione pre/post, saldatura ad onda pre/post, FPC ecc.
Modalità programma: programmazione manuale, programmazione automatica, importazione dati CAD
Elementi di ispezione
1. Stampa stencil: indisponibilità di saldatura, saldatura insufficiente o eccessiva, disallineamento della saldatura, ponti, macchie, graffi ecc.
2. Difetto del componente: componente mancante o eccessivo, disallineamento, irregolarità, bordi, montaggio opposto, componente sbagliato o difettoso, ecc.
3. DIP: parti mancanti, parti danneggiate, offset, inclinazione, inversione, ecc
4. Difetti di saldatura: saldatura eccessiva o mancante, saldatura a vuoto, ponti, sfera di saldatura, IC NG, macchie di rame, ecc.
Metodo di calcolo: apprendimento automatico, calcolo del colore, estrazione del colore, funzionamento in scala di grigi, contrasto dell'immagine.
Modalità di ispezione: PCB completamente coperto, con array e funzione di marcatura errata.
Funzione statistica SPC: registra completamente i dati dei test ed effettua analisi, con elevata flessibilità per controllare la produzione e lo stato della qualità.
