Macchine Pick and Place automatiche per assemblaggio LED
Descrizione
NeoDen4 è una macchina automatica Pick and Place per l'assemblaggio di LED, che offre flessibilità dei componenti, flessibilità del PCB e flessibilità di produzione.
Ha 4 teste, sistema di visione, binari automatici, 48 alimentatori elettrici e trasportatore supportato.
La capacità di NeoDen's per i componenti va da 0201, 0402 a BGA, QFN.
Con le sue guide automatiche, NeoDen4 è applicabile per strisce LED da 0,8 m/1,2 m/1,5 m.
Alcune recensioni e feedback dei clienti su questoMacchine Pick and Place automatiche per assemblaggio LED parlano più forte di quello che diciamo.
Specifiche
Modello | NeoDen4 |
Stile macchina | Portale singolo con 4 teste |
Allineamento | Visione scenica |
Tasso di posizionamento | Visione su:5.000 CPH |
Visione disattivata:10.000 CPH (ottimo) | |
Capacità dell'alimentatore | Alimentatore nastro: 48 (tutti da 8 mm) |
Alimentatore a vibrazione: 5 | |
Alimentatore vassoi: 5 | |
Gamma di componenti | Dimensione più piccola: 0201 |
Dimensione più grande:32x32 mm (passo di piombo 0,5 mm) | |
Altezza massima | 5mm |
Rotazione | ±180° |
Precisione di posizionamento | ±0.02mm |
Ripetibilità XY | ±0.02mm |
Dimensione del bordo (millimetro) | Massimo:310 x 1500 mm |
| 140 x 1500 mm (con 1 vassoio per cialde) | |
Controllo principale | GUI |
Alimentazione elettrica | 110V/220V |
Potenza | 180W |
Dimensioni esterne (millimetro) | Dimensioni della macchina:870(L)x680(W)x480(H) |
Dimensione dell'imballaggio:940(L)x740(W)x600(H) | |
Peso | Peso netto: 60 kg |
Peso lordo:80 kg |
Caratteristiche
1. Il doppio sistema di visione (camere dall'alto e dal basso), identifica e calibra i diversi componenti contemporaneamente, migliora la precisione del posizionamento da 0201 a BGA;
2. Gli alimentatori elettrici automatici, riducono la deviazione di alimentazione;
3. Il trasportatore generale è supportato, quindi è possibile impostare una linea di produzione SMT, che consente di risparmiare tempo e manodopera;
4. Quattro teste di posizionamento prelevano e calibrano i componenti contemporaneamente;
5. Il dispositivo supporta l'aggiornamento del sistema remoto, NeoDen fornisce gratuitamente un servizio di aggiornamento del sistema a vita;
6. Il display da 19 pollici contribuisce a un funzionamento più semplice e conveniente.
Effetto di posizionamento
Procedura standard di assemblaggio di un consiglio
Passo 1. Stampante a saldare
Metti una piccola quantità di pasta saldante su ogni pad dove siederà un componente.
Per rendere questo processo più veloce, viene posato uno stencil sulla tavola e la pasta viene spalmata sopra lo stencil con una spatola di metallo.
Passo 2. Scegli e posiziona la macchina
Una volta che la scheda ha applicato la pasta, dobbiamo posizionare i componenti sopra (questo può essere fatto a mano o con una macchina).
Una macchina pick and place (PNP) utilizza un vuoto per sollevare un componente da un pezzo di nastro, ruotarlo nell'orientamento corretto, quindi posizionarlo su un circuito che è stato rivestito con pasta saldante.
Ci vogliono alcune ore per impostare una macchina per costruire l'assieme, ma una volta che tutto è in funzione, è molto veloce.
Passaggio3. Forno di rifusione
Dopo il pick-and-place, la pasta deve essere rifluita per creare un solido giunto di saldatura.
Le schede vengono poste su un nastro trasportatore che si muove lentamente attraverso un grande forno, esponendo le schede a un calore sufficiente a fondere la saldatura (circa 250°C!).
Mentre il pannello si muove attraverso il forno, incontra diverse zone di temperatura, permettendogli di riscaldarsi e raffreddarsi a una velocità controllata.
NeoDen4 ugelli automatici pick and place per macchine

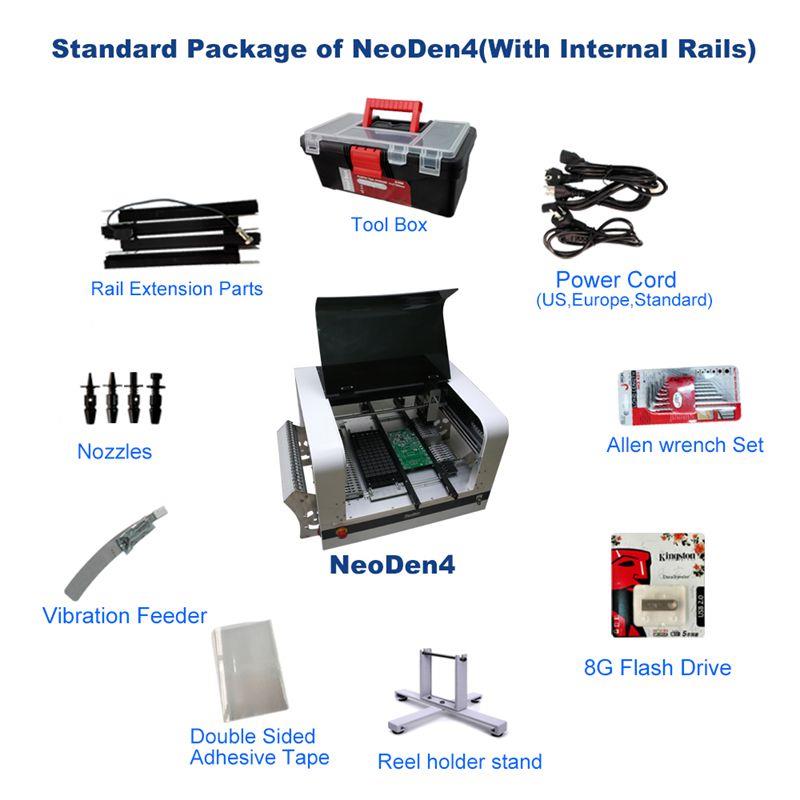

NeoDen4 seleziona e posiziona accessori per macchine
