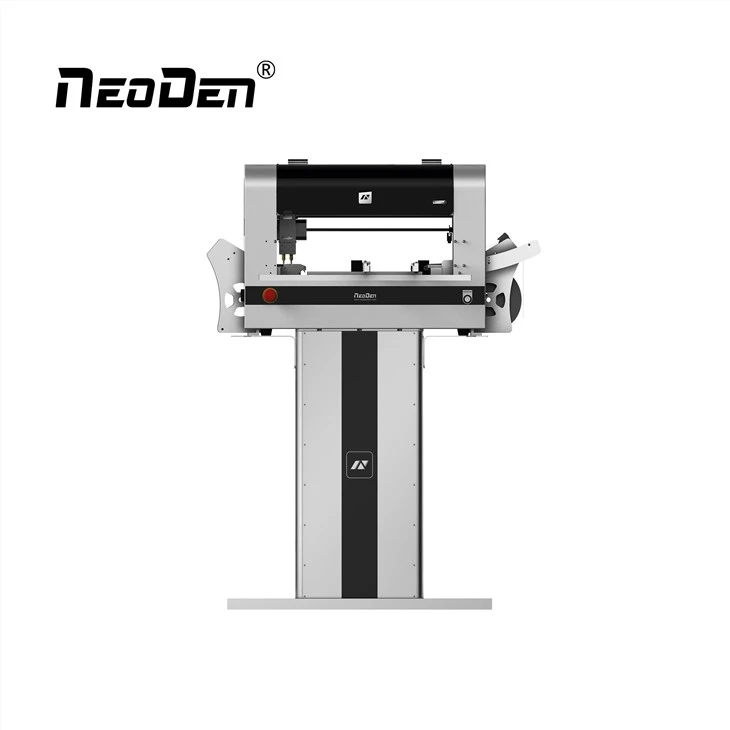

Kit macchina Pick and Place
■ Tasso di posizionamento fino a 4.000 CPH
■ Dalla dimensione più piccola di 0201 alla dimensione più grande di TQFP240
■ Capacità dell'alimentatore di 48 alimentatori
Il kit macchina Pick and Place NeoDen4 è dotato di una fotocamera superiore-e di una fotocamera rivolta verso il basso, visualizzeranno il processo di raccolta con immagini ad alta definizione. Moltiplica l'efficienza garantendo al tempo stesso la precisione.
Product Details ofKit macchina Pick and Place
Caratteristiche della macchina SMT NeoDen4

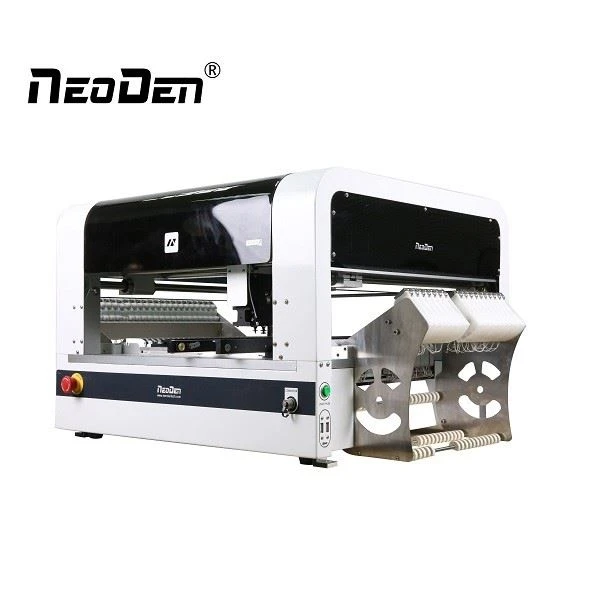

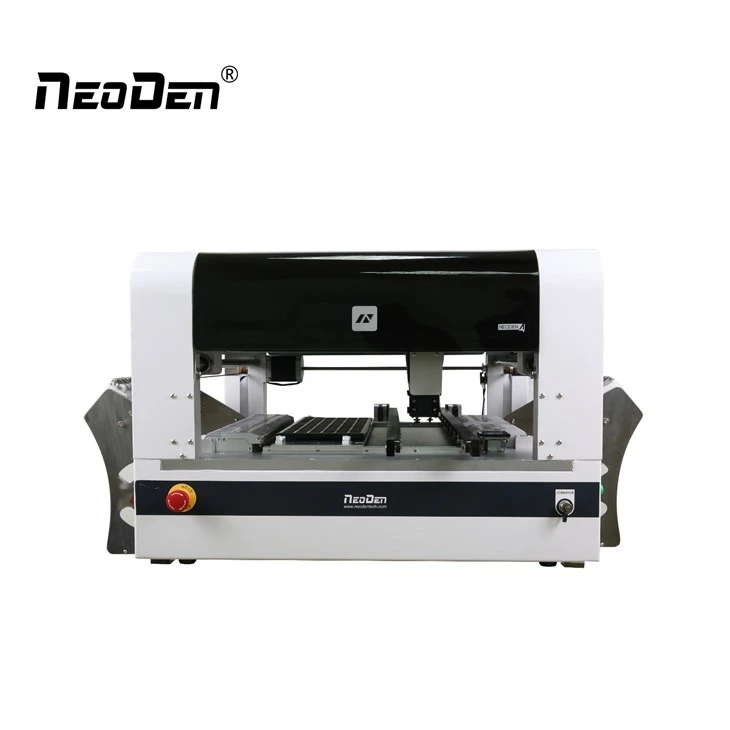

Il kit macchina pick and place NeoDen4 è disponibile in due versioni base.

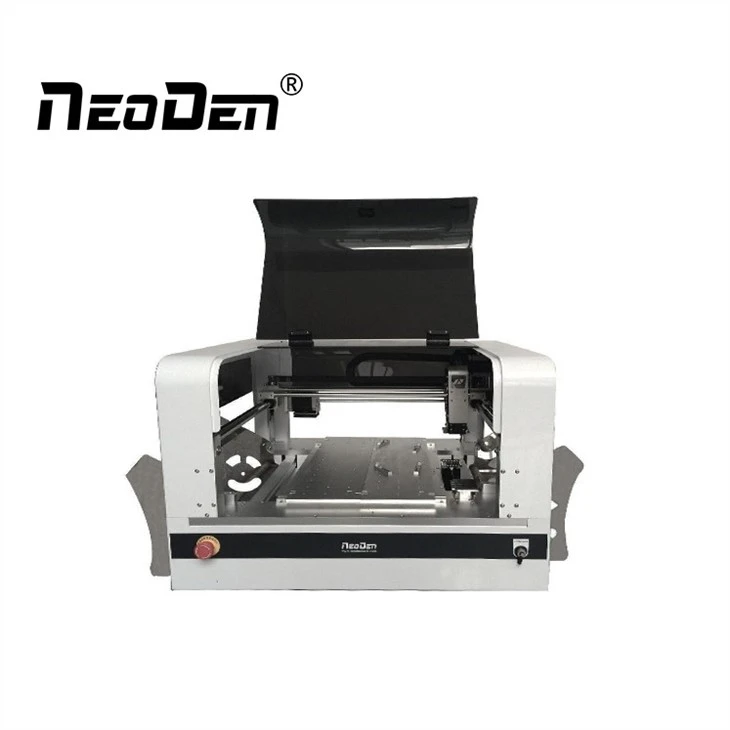

Il modello base utilizza dispositivi magnetici per mantenere il PCB in posizione, mentre la versione su binario è dotata di un sistema di alimentazione automatico che farà avanzare una scheda nella posizione corretta ed espellerà il PCB assemblato verso l'utente o dal retro della macchina direttamente nel forno di rifusione.
La testa singola contiene quattro ugelli-controllabili in modo indipendente. Sono disponibili otto diversi tipi di ugelli e possono essere combinati in qualsiasi combinazione per adattarsi alla vostra distinta base.
Ogni ugello ha una corsa di 12 mm sull'asse Z (per un'altezza massima del componente di 5 mm) con una rotazione di 360 gradi.
Inoltre, ciascun ugello è allineato con precisione rispetto a una telecamera CCD ad alta risoluzione, in modo da poter identificare sia le coordinate di prelievo che quelle di posizionamento per tutti gli ugelli con una singola immagine.
Gli ugelli non sono in plastica stampata economica, ma sono lavorati con precisione nello stabilimento Neoden da un design proprietario e alimentati da quattro pompe a vuoto interne indipendenti.
Specifica
| Nome del prodotto | NeoDen4 Kit macchina pick and place |
|
Stile macchina |
Portale singolo con 4 teste |
|
Tasso di posizionamento |
4000CPH |
|
Dimensione esterna |
L 680*P 870*A 460 mm |
|
PCB applicabile massimo |
290 mm*1200 mm |
|
Alimentatori |
48 pezzi |
|
Potenza media di lavoro |
220V/160W |
|
Gamma dei componenti |
Dimensione più piccola: 0201 |
|
Dimensione più grande: TQFP240 |
|
|
Altezza massima: 5 mm |
Dettagli

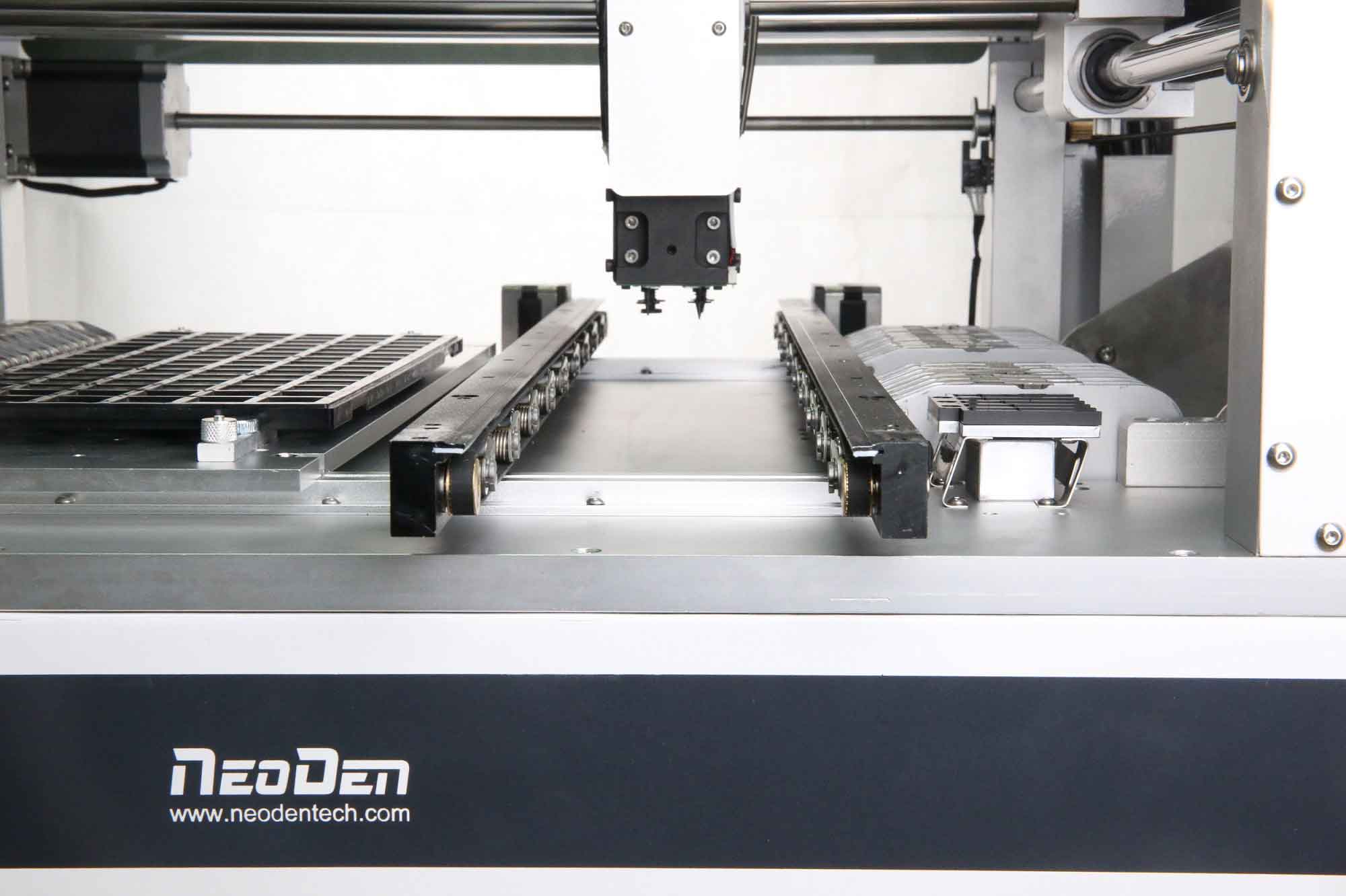

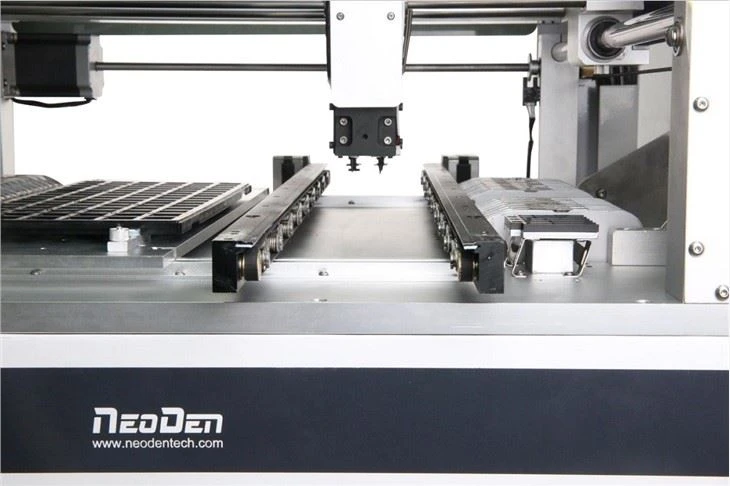

Binari doppi in linea-
A. Il supporto si collega direttamente al trasportatore convenzionale.
B. Impostare la posizione di alimentazione ovunque.
C. Montare facilmente tavole troppo lunghe.

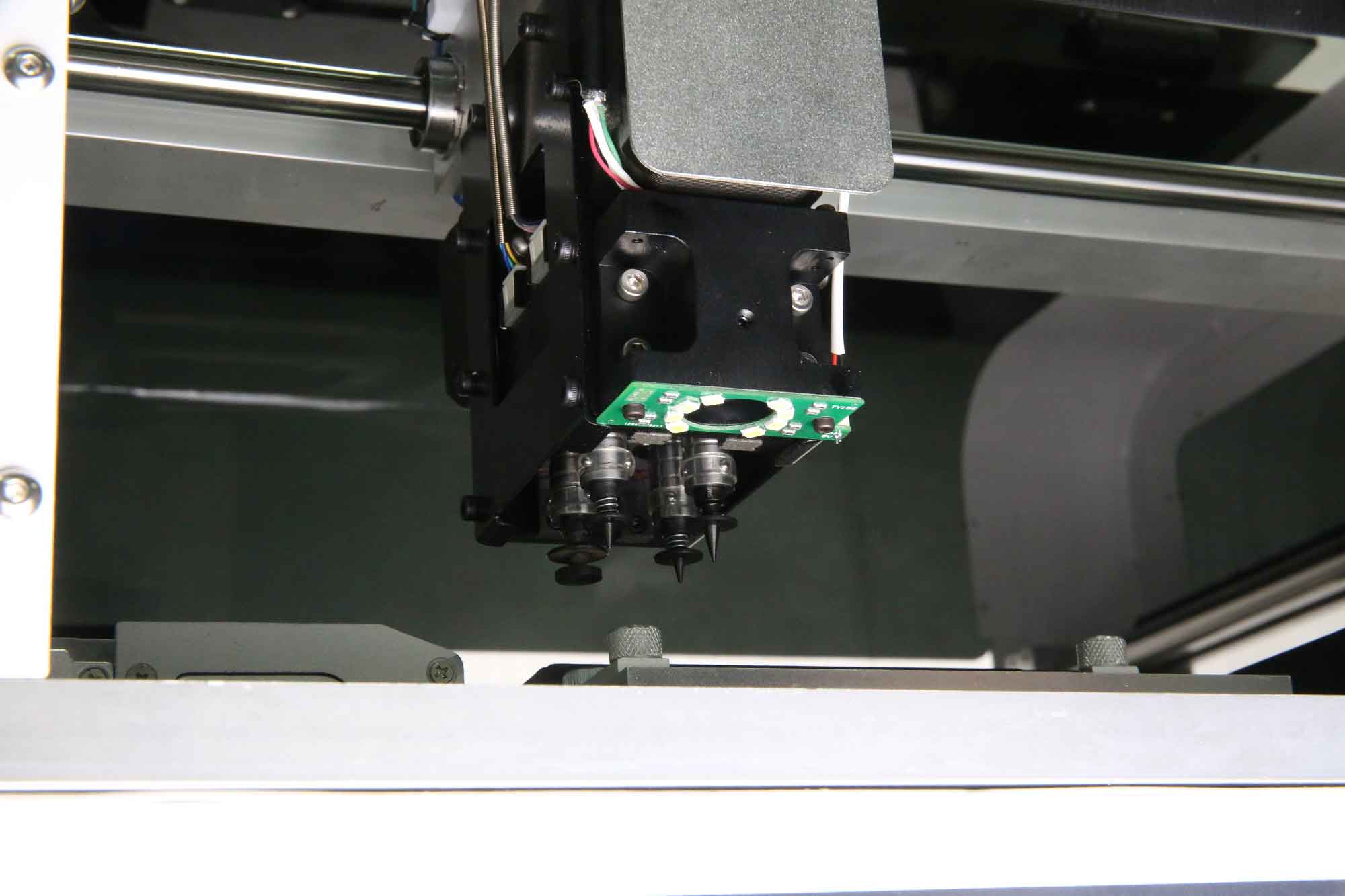

Quattro ugelli ad alta precisione
È possibile installare ugelli di qualsiasi dimensione.
Progettato in modo sospeso, completamente simmetrico e con un alto grado di accoppiamento.
Montare contemporaneamente con rotazione di 360 gradi da -180 a 180.

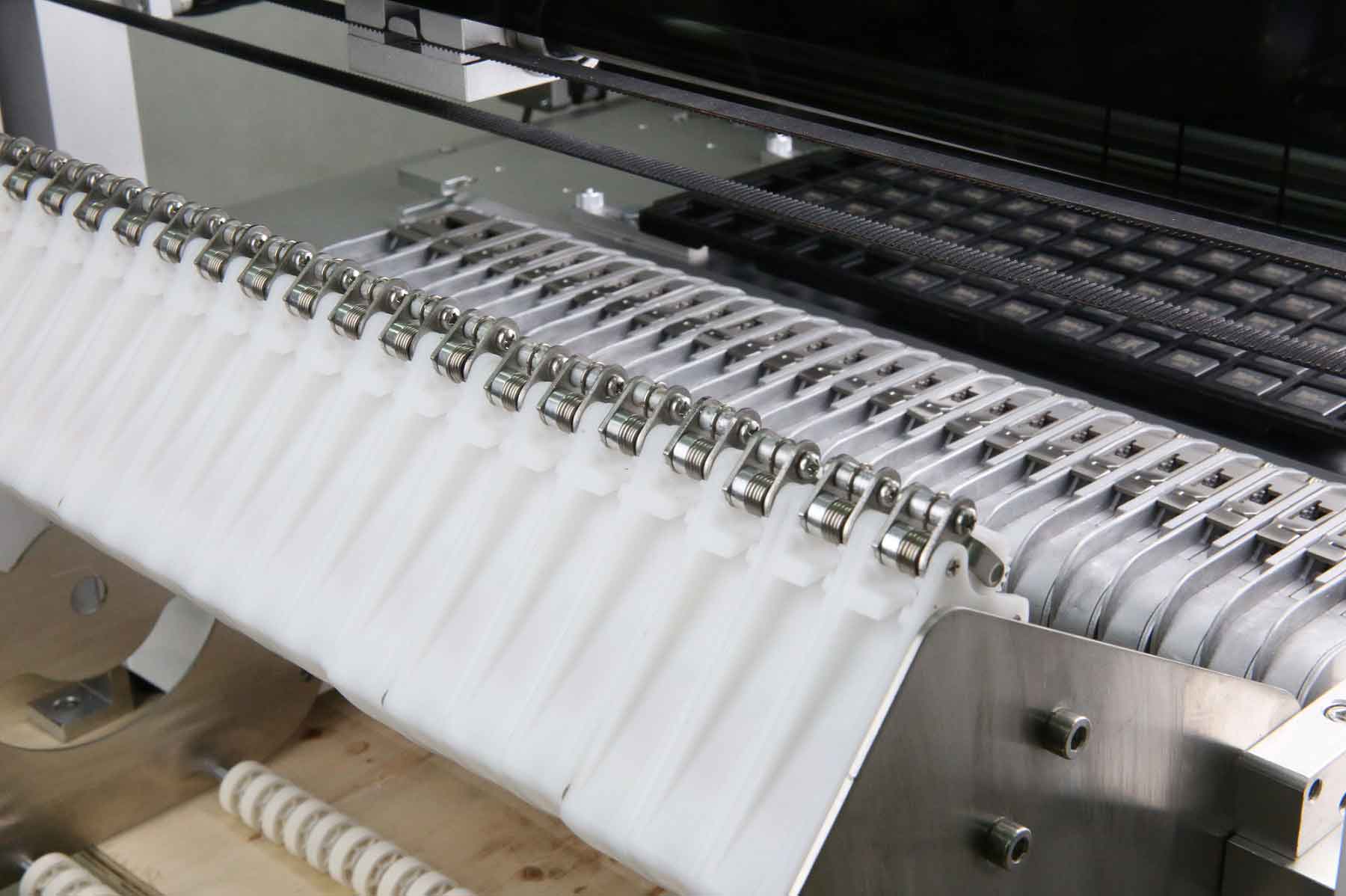

Alimentatori elettronici
Adotta la tecnica di correzione degli errori di alimentazione.
Progettato in modo sospeso, completamente simmetrico e con un alto grado di accoppiamento.

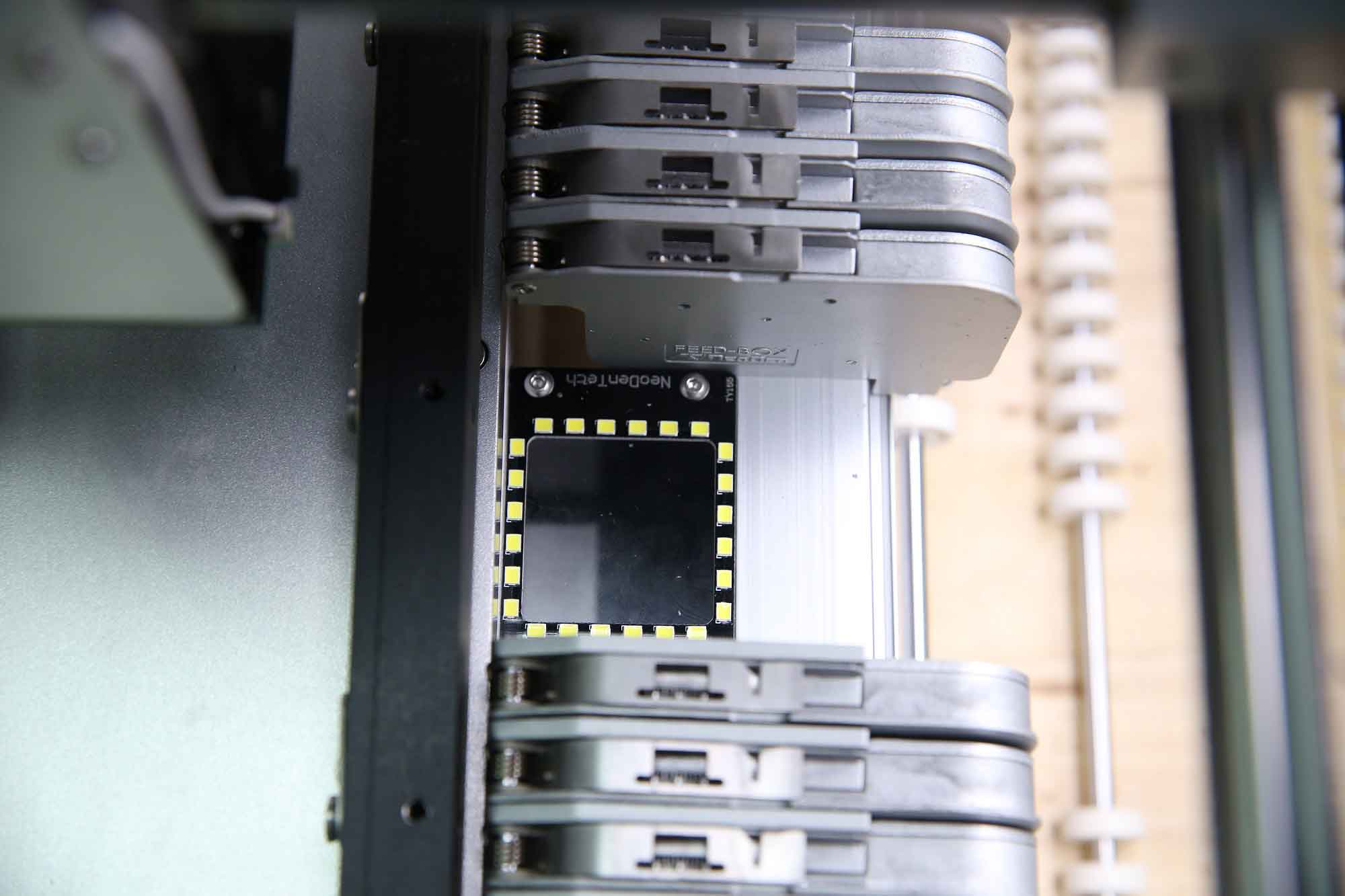

Sistema di visione
(telecamere verso l'alto-e verso il basso-telecamere)
Equipaggiare con telecamere CCD industriali ad alta velocità.
Precisione di posizionamento notevolmente migliorata da 0201 a BGA.
Video del kit macchina Pick and Place NeoDen4
Imballaggio e spedizione
Confezione: un pezzo in una cassa di legno
Quantità adeguata per una cassa di legno da esportazione
altri accessori di imballaggio regolarmente
L'imballaggio richiesto dal cliente è disponibile
Spedizione: via aerea, marittima o espressa
Tempi di consegna: circa 15~30 giorni dopo la conferma dei dettagli dell'ordine e della produzione.
pacchetto
Fornire una-linea di produzione di assemblaggio SMT unica
Chi siamo
Fabbrica
certificazione
mostra
Se avete bisogno, non esitate a contattarci!
Domande frequenti
Q1. Quando posso ottenere il prezzo?
A: Di solito citiamo entro 8 ore dalla ricezione della tua richiesta.
Q2. Quale forma di pagamento puoi accettare?
A: T/T, Western Union, PayPal ecc.
Accettiamo qualsiasi termine di pagamento conveniente e rapido.
Q3. Qual è il tuo termine di consegna?
R: Il nostro termine di consegna ordinario è FOB Xiamen. Accettiamo anche EXW, CFR, CIF, DDP, DDU ecc.
Ti offriremo le spese di spedizione e tu potrai scegliere quella più conveniente ed efficace per te.
Q4. Quali sono i tuoi prodotti?
A: macchina SMT, AOI, forno a rifusione, caricatore PCB, stampante stencil.
Q5. Qual è il MOQ per i tuoi prodotti?
R: Di solito 1 set.
