NeoDen4 Scegli e posiziona con visione
Caratteristica

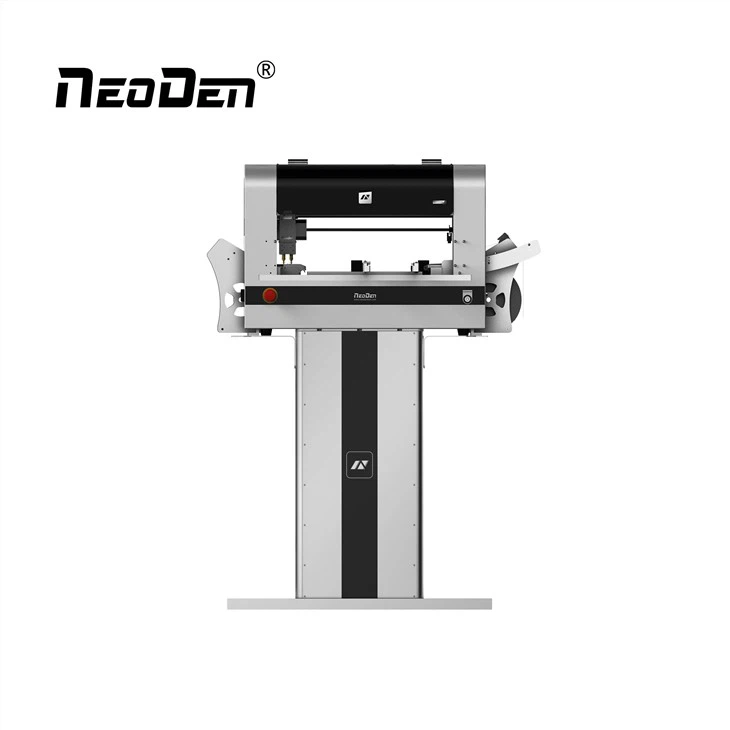

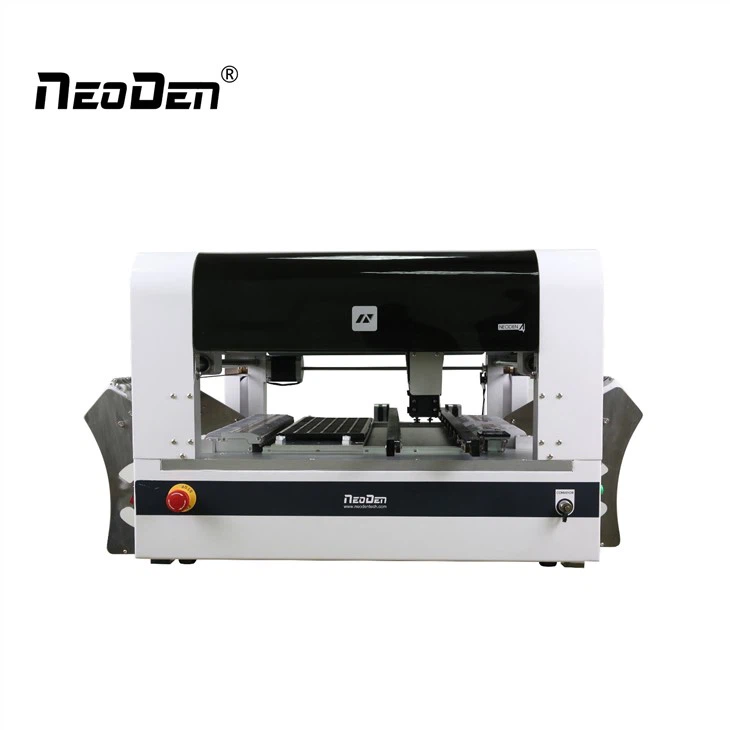

NeoDen4 Pick and place Sistema di visione pick and place macchina NeoDen4, con alta velocità e precisione, corpo compatto, bassa potenza, qualità stabile e facilità d'uso.
Adotta il nostro sistema di alimentazione di nuova concezione che può aiutare a sostituire facilmente il nastro e a installarlo senza problemi, insieme al suo sistema di visione e al sistema di alimentazione delle guide, impegnato a creare un grande valore per i clienti nella produzione effettiva di PCB.
Specifica
| Nome del prodotto | NeoDen4 Scegli e posiziona con visione | Gamma dei componenti | Dimensione più piccola: 0201 |
| Stile macchina | Portale singolo con 4 teste | Dimensione più grande: TQFP240 | |
| Tasso di posizionamento | 4,000CPH | Altezza massima: 5 mm | |
| Dimensione esterna | L 680*P 870*A 460 mm | Alimentatori | 48 pezzi |
| PCB applicabile massimo | 290 mm*1200 mm | Potenza media di lavoro | 220V/160W |
Dettagli
Binari doppi in linea
Le macchine dotate del sistema di binari a caricamento automatico possono ospitare tavole da a in larghezza e in lunghezza.
Il sistema a binario consente l'alimentazione automatica dei PCB, l'allineamento automatico della scheda con la telecamera e l'espulsione automatica dalla parte anteriore o posteriore della macchina.
Quattro ugelli ad alta precisione
1. È possibile installare un ugello di qualsiasi dimensione in una qualsiasi delle quattro posizioni della testa.
2. La testa di montaggio è stata progettata in modo sospeso, completamente simmetrico e con un alto grado di accoppiamento, più delicata ed efficiente, dotata di quattro teste di montaggio ad alta precisione, montate contemporaneamente con rotazione di 360 gradi da -180 a 180 .
Alimentatori a nastro e bobina da 48 8mm
Gli alimentatori elettrici sono unità economiche ma sofisticate controllate da microprocessore abbinate a staccatori di nastro.
NeoDen4 può ospitare alimentatori a nastro e bobina fino a 48 8mm sulle guide sinistra e destra, mentre è possibile installare alimentatori di qualsiasi dimensione (8, 12, 16 e 24 mm) in qualsiasi combinazione o ordine sui binari sinistro e destro. lati destri della macchina.
La quantità di spazio disponibile per i componenti alimentati da vassoio e per i nastri corti dipende dallo spazio disponibile sul tavolo.
Sistema di visione
La telecamera rivolta verso il basso:
Sulla testa viene utilizzata per la localizzazione precisa degli alimentatori e dei punti di posizionamento del PCB.
La telecamera rivolta verso l'alto:
Il sistema di visione calcola la differenza tra la posizione ideale e quella effettiva (sia XY che rotazionale), quindi corregge eventuali errori prima di posizionare con precisione il componente.
Pacchetto
Informazioni sugli ugelli
Funzione
Selezionare gli ugelli corrispondenti (uno o più di uno tutti accettabili) in base ai componenti e all'ugello impostati sulla macchina, quindi la macchina assegnerà automaticamente ciascun alimentatore per soddisfare i requisiti di lavoro a testa singola o a più teste che lavorano insieme. Inoltre, dispone di funzioni di rilevamento su questo elemento.
Allineare
L'ugello si allineerà al lato superiore del componente sugli alimentatori corrispondenti quando si fa clic su questa voce.
Appunti
1. I contenuti includono tutte le funzionalità di NeoDen4, alcune delle quali potrebbero non essere presenti sul tuo computer.
2. Per un operatore sono richieste formazione di base e conoscenze SMT di base.
3. Per ispezioni e riparazioni di routine, contattare l'ufficio vendite per istruzioni operative.
Fornire una linea di produzione di assemblaggio SMT unica
Domande frequenti
Q1: Fornite aggiornamenti software?
R: Ai clienti che acquistano la nostra macchina, possiamo offrire aggiornamenti gratuiti del software.
Q2:Come posso acquistare la macchina da voi?
R: (1) Consultateci on line o via e-mail
(2) Negoziare e confermare il prezzo finale, la spedizione, il metodo di pagamento e altri termini
(3) Inviarti la fattura Perfroma e confermare l'ordine
(4) Effettuare il pagamento secondo il metodo indicato nella fattura proforma
(5) Prepariamo il tuo ordine in termini di fattura proforma dopo aver confermato il pagamento completo. E controllo di qualità al 100% prima della spedizione
(6) Invia il tuo ordine tramite espresso o via aerea o via mare.
Q3: Quali prodotti vendi?
A: La nostra azienda si occupa dei seguenti prodotti:
Attrezzatura SMT
Accessori SMT: Alimentatori, Parti di alimentatori
Ugelli SMT, macchina per la pulizia degli ugelli, filtro per ugelli
