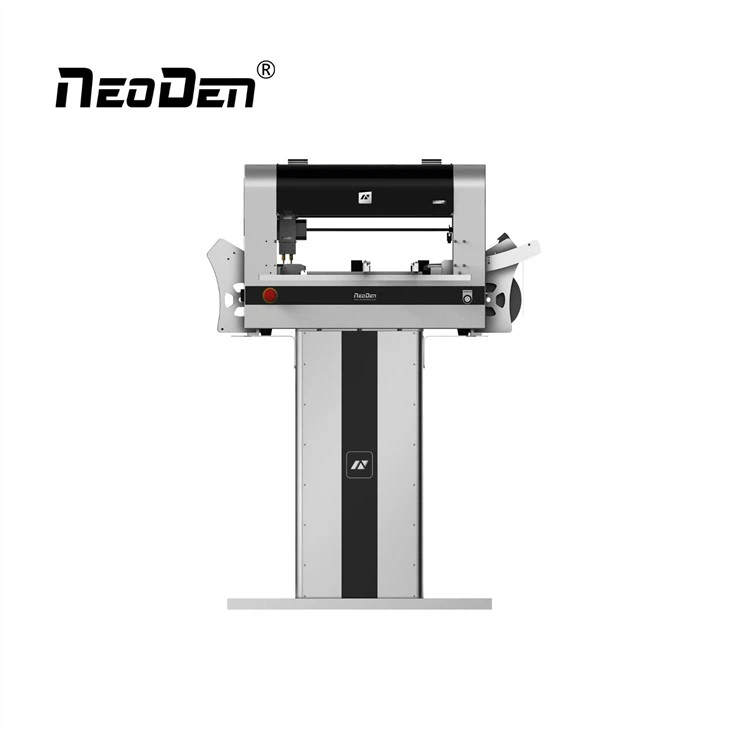

Macchina SMD
Video della macchina SMD NeoDen4
Specifiche
| Nome del prodotto | Macchina SMD NeoDen4 |
Stile macchina | Portale singolo con 4 teste |
Tasso di posizionamento | 4000CPH |
Dimensione esterna | L 680*P 870*H 460mm |
PCB max applicabile | 290mm*1200mm |
Alimentatori | 48 pezzi |
Potenza di lavoro media | 220V/160W |
Gamma di componenti | Dimensione più piccola: 0201 |
Dimensione più grande: TQFP240 | |
Altezza massima: 5 mm |
Particolari
NEODENindependent ricerca e sviluppo dual rail on-line:
Il sistema a binario consente l'alimentazione automatica dei PCB, l'allineamento automatico della scheda con la telecamera e l'espulsione automatica dalla parte anteriore o posteriore della macchina.
La retroespulsione è utile quando la macchina è collegata ad un trasportatore opzionale che può consegnare il pannello finito direttamente al forno di rifusione o ad un altro NeoDen4.
Quattro ugelli ad alta precisione
1. È possibile installare ugelli di qualsiasi dimensione in una qualsiasi delle quattro posizioni della testa, in modo che un'unica macchina possa gestire tutti i componenti necessari senza la necessità di sostituire gli ugelli.
2. Gli ugelli a molla si agganciano semplicemente ed escono dalla testa. Qualsiasi ugello può essere installato in una qualsiasi delle quattro posizioni sulla testa.
Sistema di visione
Installato con telecamere CCD industriali ad alta velocità e funziona con i nostri algoritmi di elaborazione della distorsione dell'immagine brevettati, consente alle telecamere di riconoscere e allineare diversi componenti di quattro ugelli. Con l'aiuto della fotocamera superiore e inferiore, visualizzeranno il processo di selezione con immagini ad alta definizione.
48 alimentatori per nastro e bobina da 8 mm
Gli alimentatori elettrici sono unità economiche ma sofisticate controllate da microprocessore abbinate a pelapatate. Inoltre, l'alimentatore a vibrazione (incluso) può gestire fino a 5 tubi separati.
La quantità di spazio disponibile per componenti alimentati a vassoio e nastri corti dipende dallo spazio disponibile sul tavolo. Qualsiasi area del tavolo può essere utilizzata per i componenti in attesa di posizionamento o per la scheda in fase di produzione.
Pacchetto
Attenzione
Preparare il lavoro
1. Assicurarsi che il cavo di alimentazione non sia danneggiato, non si sparga e non si allenti.
2. Non mettere le mani nell'area di lavoro.
Manutenzione
1. La riparazione e la calibrazione devono essere eseguite da un tecnico meccanico qualificato. Quando si sostituiscono le parti, utilizzare le parti fornite da NeoDen. Non siamo responsabili per eventuali incidenti derivanti dall'utilizzo di parti non standard.
2. Al fine di prevenire scosse elettriche causate da operazioni non qualificate, le riparazioni elettriche, la manutenzione (compreso il cablaggio) devono essere eseguite da un elettricista professionista o dal personale tecnico di NeoDen o dai nostri distributori.
3. Assicurarsi che Bulloni - Dadi siano serrati dopo la riparazione, la calibrazione o la sostituzione di qualsiasi parte.
Prodotti correlati
 |
|  |  |
| Stencil primatra FP2636 | Trasportatore SMT | Pick and place macchina NeoDen K1830 | Forno a rifusione IN12 |
Q1:È la prima volta che utilizzo questo tipo di macchina, è facile da usare?
R: Sì. Sono disponibili manuali in inglese e video guida che mostrano come utilizzare la macchina.
In caso di dubbi durante il funzionamento della macchina, non esitate a contattarci.
Forniamo anche servizi in loco all'estero.
Q2:Sei un'azienda commerciale o un produttore?
A: Siamo un produttore professionale specializzato in macchine SMT, Pick and Place Machine, Reflow Oven, Screen Printer, SMT Production Line e altri prodotti SMT.
Q3:Qual è'il modo di spedizione?
A: Queste sono tutte macchine pesanti; ti suggeriamo di utilizzare la nave da carico. Ma componenti per riparare le macchine, il trasporto aereo andrebbe bene.
