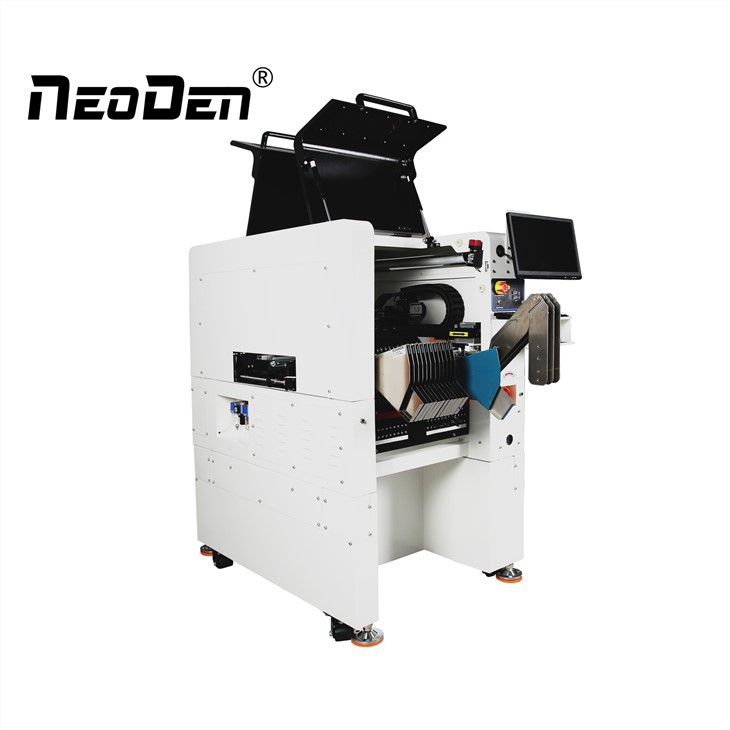

Macchina per montaggio superficiale SMT
Descrizione
Caratteristica
1. Supporta sia l'alimentatore elettrico che l'alimentatore pneumatico a max 53 slot alimentatori di bobine di nastro con larghezza della macchina di soli 800 mm, per garantire l'alta efficienza con l'amplificatore flessibile &; spazio più degno.
2. Equipaggiato con 2 telecamere di marcatura per garantire che tutte le posizioni di prelievo possano essere fotografate.
3. Applicabile per la larghezza massima del PCB a 300 mm, soddisfa la maggior parte delle dimensioni del PCB.
4. Movimentazione automatica dei binari, design della struttura di ampliamento del binario lineare a doppia vite.
Specifiche
| nome del prodotto | Macchina per montaggio superficiale SMT |
| Numero di teste | 6 |
| Numero di alimentatori per bobine di nastro | 53 (Yamaha elettrico/pneumatico) |
| Numero di vassoio IC | 20 |
| Area di posizionamento | 460mm*300mm |
| Altezza di montaggio MAX | 16mm |
| Riconoscimento fiduciario PCB | Fotocamera Mark ad alta precisione |
| Riconoscimento dei componenti | Sistema di telecamere per la visione volante ad alta risoluzione |
| Controllo feedback movimento XY | Sistema di controllo ad anello chiuso |
| Motore di azionamento XY | PanasonicA6 400W |
| Ripeti la precisione della posizione | ±0.01mm |
| Velocità massima di montaggio | 14000CPH |
| Velocità di montaggio media | 9000CPH |
| Tipo di azionamento dell'asse X | Guida lineare WON / Vite abrasiva TBI C5 - 1632 |
| Tipo di azionamento dell'asse Y | Guida lineare WON / Vite abrasiva TBI C5 - 1632 |
| Aria compressa | 0.6Mpa |
| Potenza di ingresso | 220V/50HZ (alternativa 110V/60HZ) |
| Peso della macchina | 500KG |
| Dimensione della macchina | L1220mm*W800mm*H1350mm |
Dettaglio
6 teste di posizionamento
Controllo indipendente
Ogni testa può essere su e giù separatamente, facile da raccogliere
Soddisfare i requisiti di elaborazione SMT flessibile.
Alimentatori per bobine di nastro
Supporta sia l'alimentatore elettrico che l'alimentatore pneumatico a max 53 slot alimentatori di bobine di nastro con larghezza macchina di soli 800 mm, per garantire l'alta efficienza con l'amplificatore flessibile &; spazio più degno.
Telecamera volante auto-sviluppata
Il sistema di riconoscimento utilizza un sensore CMOS importato, un obiettivo industriale ad alta definizione da 5 milioni di livelli e 289 sorgenti luminose senza ombre ad anello LED, per garantire effetti stabili e durevoli.
Vite rettificata di precisione C5
con una precisione di 0,018 mm entro la lunghezza di 300 mm. È abbinato ai giunti Taiwan PVP e Japan Miki's, accoppiato con un assemblaggio di precisione, minore usura e invecchiamento, precisione stabile e duratura.
Servomotore
Equipaggia il servomotore Panosonic 400W,
per garantire una migliore coppia e accelerazione per ottenere un posizionamento stabile e duraturo.
Sensori di brevetto
Se l'alimentatore non è installato nella posizione corretta, la testa di posizionamento sarà bloccata, per evitare urti della testa e anomalie dovute a malfunzionamenti.
