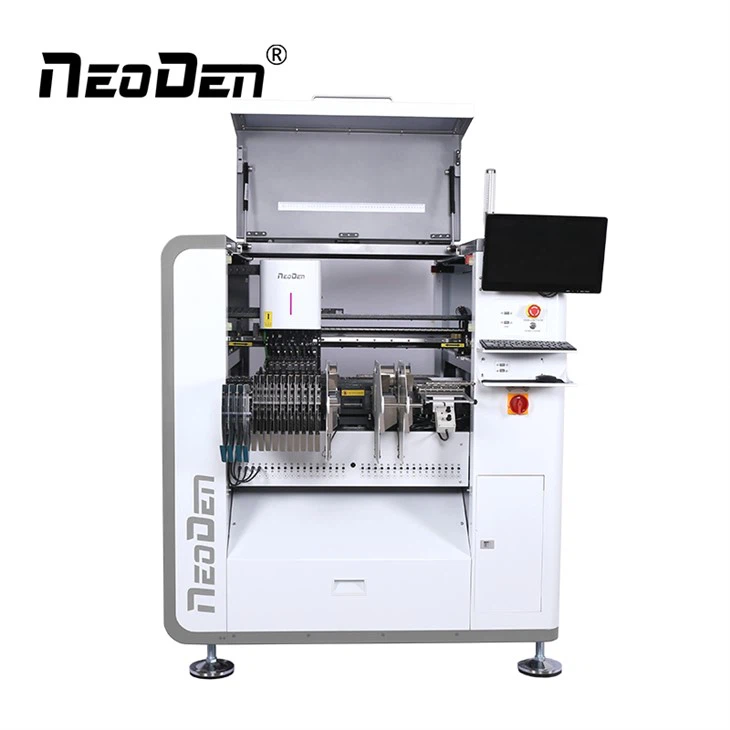

Macchina pick and place NeoDen N10P
■ Tasso di posizionamento fino a 20.000 CPH
■ Precisione di posizionamento 0,01 mm
■ Capacità dell'alimentatore di 80 alimentatori per nastro da 8 mm
NeoDen N10P è una macchina Pick and Place ad alta velocità ad alte-prestazioni, progettata per aumentare la velocità e la resa della produzione SMT grazie alla sua potente configurazione e all'alto-livello di automazione.
Visione intelligente: presenta una configurazione completa della fotocamera con fotocamera Dual Mark + fotocamera volante anteriore + fotocamera IC. Supporta un'ampia gamma di componenti, da 0201 fino a 40 mm×40 mm (altezza massima 16 mm).
Elevata automazione e compatibilità: presenta la funzione standard di cambio automatico degli ugelli con 39 posizioni degli ugelli per maggiore velocità e flessibilità.
Product Details ofMacchina pick and place NeoDen N10P
Introduzione
La macchina di prelievo e posizionamento completamente automatica viene utilizzata per realizzare il posizionamento completamente automatico ad alta-velocità e alta{{1}precisione dei componenti; è l'attrezzatura più critica e complessa dell'interoLinea di produzione SMT.
La funzione di cambio automatico degli ugelli NeoDen N10P è stata aggiunta al sistema. 39 le posizioni degli ugelli aumentano la velocità e la flessibilità del posizionamento integrato.
La macchina SMT NeoDen N10P, con la sua elevata precisione e flessibilità, può migliorare notevolmente la produttività delle linee di produzione SMT.
Perché scegliere il machi pick and place a montaggio superficiale NeoDen N10Pne?
【Salto di efficienza】8 montaggiotestine e sistema di controllo a circuito-completamente chiuso, velocità massima fino a 20.000 CPH.
【Precisione superiore】 Precisione di posizionamento fino a ±0,01 mm, dotato di fotocamera Dual Mark, fotocamera volante anteriore e fotocamera IC, in particolare la fotocamera IC supporta la calibrazione automatica per garantire il posizionamento accurato di componenti minuscoli.
【Compatibilità superiore】Supporta dimensioni PCB fino a 1500 mm x 450 mm, con nastri trasportatori estesi per far fronte a schede ultra-lunghe. Ampia gamma di componenti, la telecamera volante supporta 0201-22mmx22mm, la telecamera IC supporta 0201-40mmx40mm, altezza massima dei componenti fino a 16 mm.
【Alimentazione flessibile】 Capacità di 80 alimentatori a nastro, supporto per l'uso misto di alimentatori elettrici e pneumatici e supporto per alimentatori a vassoio e tubo per soddisfare esigenze di produzione diversificate.
【Automazione intelligente】La funzione di cambio automatico degli ugelli (39 posizioni degli ugelli) e la calibrazione automatica dell'altezza degli ugelli riducono significativamente l'intervento manuale e migliorano la produttività e la flessibilità.
【Stabile e affidabile】Monitoraggio della pressione dell'aria dell'ugello e sospensione anomala della pressione dell'aria per garantire un funzionamento stabile ed evitare sprechi di materiale. La progettazione ottimizzata del software migliora la facilità d'uso e la stabilità.
【Manutenzione facile】Aggiungi una scatola per facilitare il riciclaggio del materiale.
Specifiche tecniche della macchina pick and place per PCB NeoDen N10P
| Numero di capi | 8 | Velocità | 20.000 CPH (massimo) |
| Precisione della posizione | ±0,01 mm | Gamma di componenti |
Fotocamera volante: 0201-22mmx22mm |
| Dimensioni del circuito stampato |
Min. 50mmx50mm |
Telecamera IC: 0201-40mmx40mm | |
|
Max.: 450 mm*1500 mm (senza vassoio IC) |
Altezza massima: 16 mm | ||
|
395 mm*1500 mm (con vassoio IC) |
Energia | 600 W, monofase, 220 V/110 V, 50 Hz/60 Hz | |
| Spessore del PCB | 0,2 mm-3,5 mm | Capacità dell'alimentatore |
Nastro e bobina: 80 pezzi (33 anteriori+47 posteriori) |
| Fonte d'aria | 0,6 MPa-0,8 MPa |
Vassoio circuito integrato: 1 |
|
| Portata | 37 l/min | Peso | 1.000 kg |
| Dimensione | 1289 mmx1254 mmx1386 mm | Dimensioni dell'imballaggio | 1320 mm x 1290 mm x 1456 mm |
Dettagli NeoDen N10P

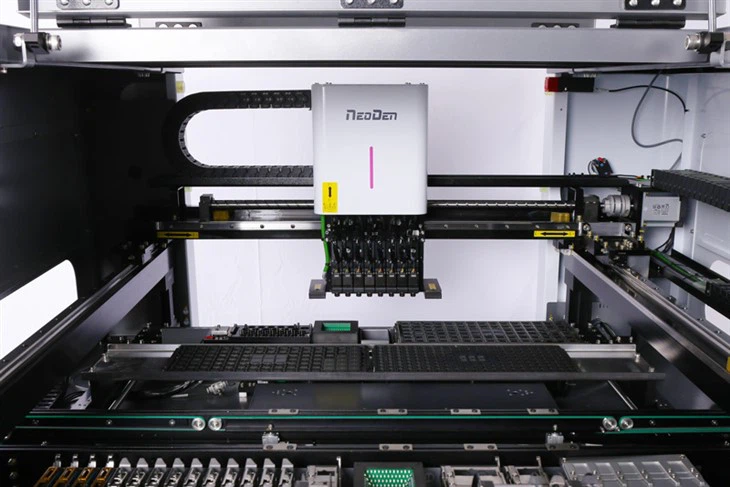

8 teste di posizionamento
8 teste con supporto del sistema di controllo a circuito-completamente chiuso per prelevare i componenti simultaneamente con una velocità massima di 20.000 CPH.

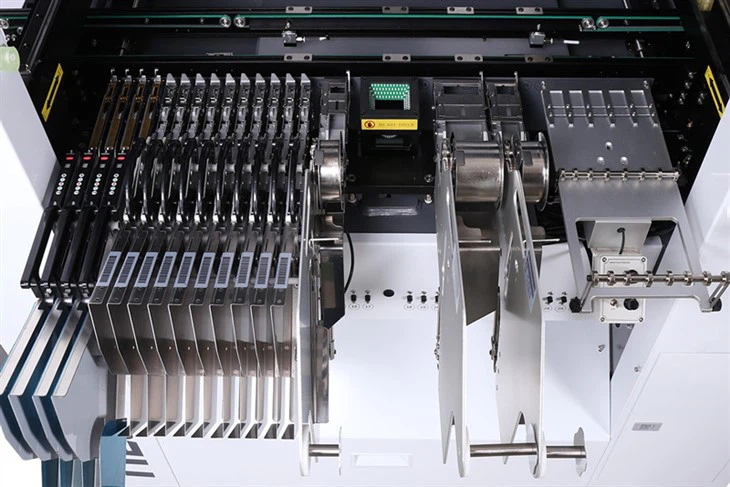

Alimentatori a bobina di nastro
Supporta 80 alimentatori a nastro, 20 alimentatori a stick e 60 alimentatori a vassoio, che raggiungono. Consente l'uso misto di alimentatori elettrici e pneumatici nella stessa base di alimentazione.
Fotocamera volante-sviluppata autonomamente
Anteriore e posteriore con 2 sistemi di riconoscimento delle telecamere volanti ad alta velocità di quarta generazione, sensori US ON, obiettivo industriale da 28 mm.
Stazione degli ugelli
Funzione di cambio automatico degli ugelli con39 buche aumentano enormemente la velocità e la flessibilità di posizionamento, riducono il lavoro di manodopera.
Calibrazione automatica dell'altezza dell'ugello
Calibrazione automatica dell'altezza dell'ugello,
la manodopera può essere utilizzata in modo efficiente.
Ispezione automatica della pressione dell'aria
Una pressione dell'aria anomala attiva una pausa di posizionamento per prevenire potenziali danni e sprechi di materiali.
video
Servizio NeoDen
Siamo in una buona posizione non solo per fornirvi macchine PnP di alta qualità, ma anche per un eccellente servizio post-vendita.
Ingegneri ben-qualificati ti offriranno tutto il supporto tecnico.
Il potente team di assistenza post-di 10 ingegneri è in grado di rispondere alle domande e alle domande dei clienti entro 8 ore.
Le soluzioni professionali possono essere offerte entro 24 ore sia nei giorni feriali che festivi.
Se avete bisogno, non esitate a contattarci per ulteriori informazioni.
caso del cliente della macchina SMT neoDen N10p
NeoDen: un produttore affidabile di apparecchiature SMT
fabbrica
Profilo Aziendale
Zhejiang NeoDen Technology Co., Ltd. produce ed esporta varie piccole macchine pick and place dal 2010. Approfittando della nostra ricca esperienza di ricerca e sviluppo e di una produzione ben addestrata, NeoDen conquista un'ottima reputazione da parte dei clienti di tutto il mondo.
Nel nostro ecosistema globale, collaboriamo con i nostri migliori partner per fornire un servizio di vendita più attento, un supporto tecnico altamente professionale ed efficiente.
Crediamo che persone e partner straordinari rendano NeoDen una grande azienda e che il nostro impegno per l'innovazione, la diversità e la sostenibilità garantisca che l'automazione SMT sia accessibile a ogni hobbista ovunque.
certificazione
mostra
Altre linee di produzione SMD a vostra scelta
Se ne hai bisogno, non esitare a inviare la tua richiesta.
Domande frequenti
D: Cosa è incluso nella capacità dell'Alimentatore?
R: Fino a 80 alimentatori nastro (33 anteriori + 47 posteriori).
Supporta alimentatori misti elettrici e pneumatici.
Supporto opzionale per un massimo di 20 alimentatori a bastoncino o 60 alimentatori a vassoio.
D: È disponibile la personalizzazione per NeoDen N10P?
R: Sì, gli accessori opzionali includono:
Porta vassoio IC lungo
Tavolo per push-up
Trasportatore di estensione
Le configurazioni personalizzate possono essere adattate alle vostre esigenze di produzione.
D: Qual è la vostra politica di garanzia?
A: 1) Ispezione pre-della spedizione
Ogni macchina viene sottoposta a test rigorosi prima della spedizione. L'acquirente deve ispezionare il pacco al momento del ricevimento.
2) Copertura della garanzia
Garanzia completa di 24 mesi dalla data di consegna Servizio di riparazione a vita
3) Supporto tecnico
Domande e risposte online e assistenza per la risoluzione dei problemi
Servizio post-vendita-a{1}}uno a uno
Consulenza tecnica gratuita
D: La macchina NeoDen N10P LED SMT è dotata di CE?
R: Sì, il NeoDen N10P ha ottenuto il certificato CE da TÜV NORD.
Specifiche tecniche della macchina pick and place per PCB NeoDen N10P
| Numero di capi | 8 | Velocità | 20.000 CPH (massimo) |
| Precisione della posizione | ±0,01 mm | Gamma di componenti |
Fotocamera volante: 0201-22mmx22mm |
| Dimensioni del circuito stampato |
Min. 50mmx50mm |
Telecamera IC: 0201-40mmx40mm | |
|
Max.: 450 mm*1500 mm (senza vassoio IC) |
Altezza massima: 16 mm | ||
|
395 mm*1500 mm (con vassoio IC) |
Energia | 600 W, monofase, 220 V/110 V, 50 Hz/60 Hz | |
| Spessore del PCB | 0,2 mm-3,5 mm | Capacità dell'alimentatore |
Nastro e bobina: 80 pezzi (33 anteriori+47 posteriori) |
| Fonte d'aria | 0,6 MPa-0,8 MPa |
Vassoio circuito integrato: 1 |
|
| Portata | 37 l/min | Peso | 1.000 kg |
| Dimensione | 1289 mmx1254 mmx1386 mm | Dimensioni dell'imballaggio | 1320 mm x 1290 mm x 1456 mm |
