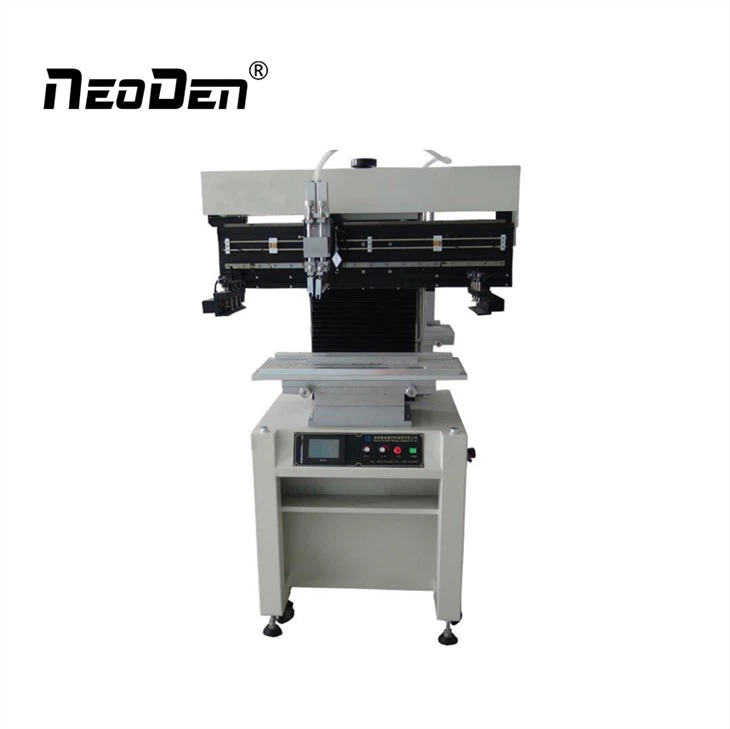

Macchina per stencil per pasta saldante NeoDen YS600
■ 600 mm * 240 mm Dimensione massima PCB
■ Spessore PCB 0,2 mm ~ 2,0 mm
■ Area di stampa 700 * 320 mm
La macchina per stencil per pasta saldante NeoDen YS600 viene utilizzata per la serigrafia PCB con elevata precisione e flessibilità.
Invia la tua richiesta
Product Details ofMacchina per stencil per pasta saldante NeoDen YS600
Introduzione della macchina per stencil per pasta saldante neoDen YS600
NeoDen YS600 è una stampante stencil ad alta-precisione progettata per le linee di produzione SMT. È dotato di un binario di guida di precisione e di un motore importato per una stampa affidabile e include un raschietto che ruota di 45 gradi per una facile pulizia e sostituzione. Con le sue funzionalità versatili, tra cui la stampa un-direzionale/bidirezionale-e una funzione di conteggio automatico, è una scelta intelligente ed efficiente per le tue esigenze di produzione.
Caratteristiche
【Alta precisione】La stampante utilizza un binario di guida di precisione e un motore importato, garantendo un'elevata precisione di stampa.
【Funzionamento e manutenzione facili】Il raschietto di stampa può ruotare di 45 gradi per facilitare la pulizia e la sostituzione dello stencil e della spatola. La piastra di stampa con scanalatura fissa e il PIN semplificano l'installazione e la regolazione.
【Funzionalità versatile】Può essere impostato per la stampa un-direzionale e bidirezionale-, offrendo una varietà di metodi di stampa. L'angolo della lama è regolabile, adatto sia per raschietti in acciaio che in gomma.
【Intelligente ed efficiente】Ha una funzione di conteggio automatico per facilitare la produzione di statistiche di output. Il touch screen include una funzione salvaschermo con tempo regolabile per proteggerne la durata. È inoltre possibile visualizzare e regolare la velocità di stampa.
Specifica
| Nome del prodotto | Macchina per stencil per pasta saldante NeoDen YS600 | Spessore del PCB | 0,2-2,0 mm |
| Dimensioni PCB max | 600*240mm | Fonte d'aria | 4-6kg/cm2 |
| Zona di stampa | 700*320mm | Alimentazione elettrica | AC220V 50HZ |
| Dimensioni del telaio | L(750-850)*L(370-470)mm | Dimensione | L 900*P 700*H 1700 (mm) |
| Precisione di stampa/ripetibilità | +/-0,2 mm | Dimensioni dell'imballaggio | 1350*900*1850(millimetro) |
| N.W./G.W. | 265/310Kg |
Il nostro servizio
Altro servizio professionale nel campo delle macchine PNP.
Migliore capacità di produzione.
Vari termini di pagamento tra cui scegliere: T/T, Western Union, L/C, Paypal.
Alta qualità/materiale sicuro/prezzo competitivo.
Piccolo ordine disponibile.
Risposta rapida.
Trasporti più sicuri e veloci.

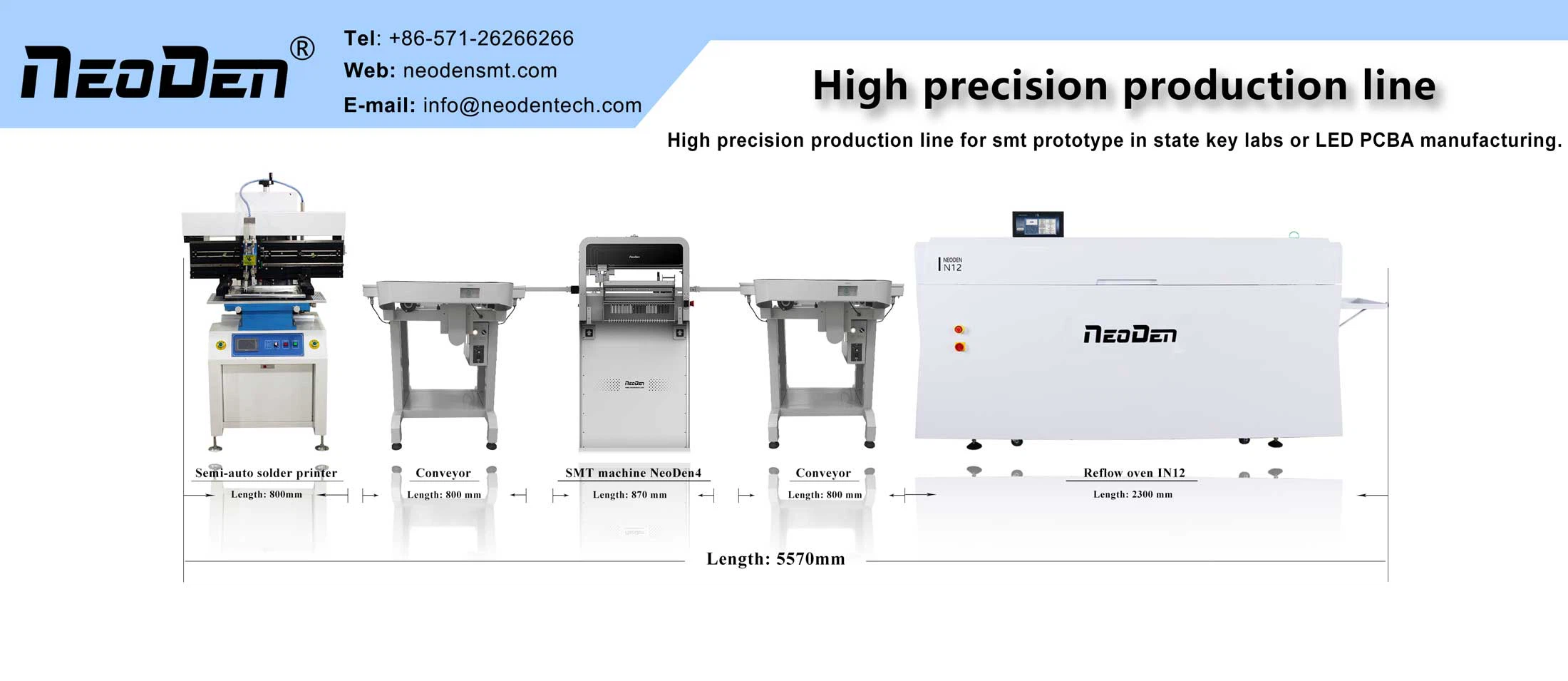

Fornire una-linea di produzione di assemblaggio SMT unica
Se è necessaria una linea di produzione di assemblaggio PCB, è possibile fornire stampante PCB SMT, stampante semi- per saldatura automatica+ macchina pick and place+ trasportatore smt+ forno di saldatura a rifusione.
A proposito di NeoDen
fabbrica
Zhejiang NeoDen Technology Co., Ltd.produce ed esporta varie piccole macchine pick and place dal 2010. Approfittando della nostra ricca esperienza di ricerca e sviluppo e di una produzione ben addestrata, NeoDen conquista un'ottima reputazione da parte dei clienti di tutto il mondo.
Con una presenza globale in oltre 130 paesi, le prestazioni eccellenti, l'elevata precisione e l'affidabilità delle macchine NeoDen PNP le rendono perfette per ricerca e sviluppo, prototipazione professionale e produzione in lotti medio-piccoli. Forniamo soluzioni professionali di apparecchiature SMT complete.
Certificazione
mostra
Se avete bisogno, non esitate a contattarci per ulteriori informazioni.
Domande frequenti
Q1. Perché l'altezza della pasta saldante varia sul PCB?
Uneven stencil tension (should be >35N/cm²)
Perni di supporto PCB posizionati in modo errato (utilizzare 1 perno ogni 100 cm²)
Deviazione dell'angolo della lama del tergipavimento (mantenere 60±5 gradi)
Crollo della pasta saldante (mantenere la temperatura della pasta<26°C)
Q2. Come posso risolvere il disallineamento (offset) durante la stampa?
- Segni fiduciari: verificare l'accuratezza del riconoscimento della fotocamera (regolare l'illuminazione se necessario).
- Morsetto: fissare saldamente il PCB con il vuoto o dispositivi meccanici.
- Stencil-Distanza tra PCB: mantenere 0–0,15 mm (utilizzare spessimetri per calibrare).
Q3. Cosa causa l'adesione della pasta saldante alle aperture dello stencil?
- Design dell'apertura: le pareti rastremate (ad esempio, stencil tagliati al laser-) riducono l'adesione.
- Qualità della pasta: utilizzare paste di tipo 3/4 con viscosità adeguata (ad esempio, 800–1.200 kcps).
- Ambiente: controllare l'umidità relativa al 40–60% per evitare che la pasta si secchi.
Q4. Che cosa causa una scarsa definizione di stampa (sbavature/salti)?
- Pressione del tergipavimento insufficiente (regolare su una forza di 4-6 kg)
- Lame della spatola usurate (sostituire ogni 50.000-80.000 stampe)
- Stampino non corretto-Velocità di separazione PCB (0,1-0,5 mm/sec)
- Parte inferiore dello stencil contaminata (pulire ogni 10-15 stampe)
Q5. Come mantenere correttamente il sistema di allineamento visivo?
- Pulisci settimanalmente gli obiettivi della fotocamera con salviette-per uso ottico
- Ricalibrare il riconoscimento fiduciale mensilmente
- Garantire la corretta intensità luminosa (anello LED regolabile a 500-800 lux)
- Verificare la precisione di riconoscimento minima di 20μm
