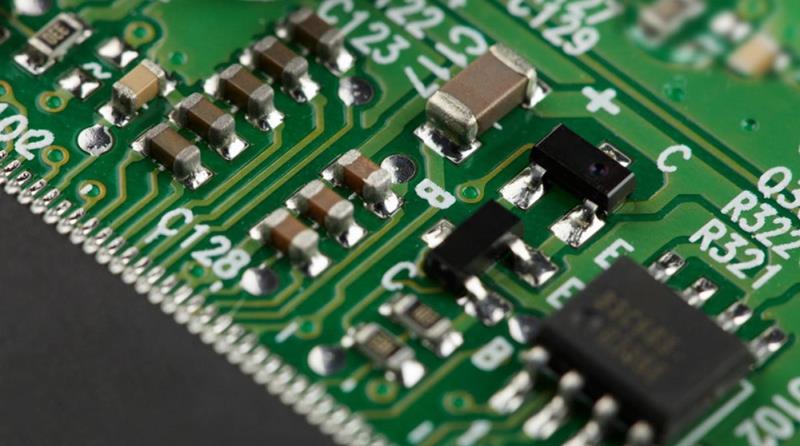

Ci sono tre tipi principali di prototipo PCB monofaccia, doppia faccia e multistrato. Ogni tipo di Consiglio ha regole diverse per ognuno dei loro componenti, ma come regola generale è sempre una buona idea mettere parti sulla parte superiore del bordo. È importante posizionare tutti i componenti nelle loro posizioni specifiche, tra cui connettori interruttore, LED, fori di montaggio o dissipatori di calore.
L'obiettivo è di minimizzare le lunghezze di traccia tra i componenti per assicurarsi che le schede di circuito stampato del prototipo non cortocircuitare. Semplicemente mettere parti che si collegano a vicenda accanto ad uno altro e sarà più facile da posare le tracce lungo la strada.
ICs solo dovrebbero essere collocati sul bordo in una sola posizione, sia su e giù o da sinistra a destra. Fare più di questo può causare confusione nei circuiti del Consiglio di amministrazione. Sarà anche risparmi un sacco di tempo se si lascia un sacco di spazio tra questi componenti, come le linee di tracciatura devono andare tra loro.
Dopo aver correttamente ponendo tutti i componenti, una copia del layout di stampa e metterlo sopra il circuito stampato del prototipo. In questo modo che è possibile controllare per assicurarsi che non c'è abbastanza spazio per ogni componente senza che tocchino reciprocamente, e quindi è possibile completare il processo di saldatura.
