Punti chiave per la gestione della pasta saldante SMT

​​​​​​​Introduzione

Essendo uno dei materiali più critici nelLinea di produzione SMT, la gestione della qualità della pasta saldante incide direttamente sulla resa e sull'affidabilità dei prodotti finiti. Le statistiche del settore indicano che circa il 60% dei difetti del processo SMT sono legati all'uso improprio della pasta saldante.

Questo articolo fornisce un'analisi professionale e approfondita-dell'intero processo di gestione della pasta saldante, offrendo soluzioni sistematiche per le aziende produttrici di componenti elettronici.

Valore fondamentale della gestione della pasta saldante

La pasta saldante è una sostanza simile a pasta- composta da particelle di lega di polvere di stagno e flusso miscelati in proporzioni specifiche. La sua funzione principale è quella di ottenere una connessione meccanica e una conduttività elettrica tra i componenti elettronici e le schede PCB. Sulle linee di produzione SMT, i difetti nelpasta saldantestampanteil processo di stampa rappresenta il 45%-70% dei problemi complessivi del processo. La gestione scientifica della pasta saldante non solo riduce i costi di produzione, ma migliora anche significativamente la resa del primo passaggio (FPY).

Quadro completo di gestione del ciclo di vita della pasta saldante

La gestione completa della pasta saldante deve coprire cinque fasi chiave-"Conservazione, Emissione, Utilizzo, Riciclaggio e Smaltimento"-formando un sistema di gestione-a ciclo chiuso. Per ciascuna fase devono essere stabiliti procedure operative standardizzate (SOP) e meccanismi di monitoraggio della qualità.

Specifiche di gestione della conservazione della pasta saldante

Specifiche di archiviazione

• Controllo della temperatura

- La pasta saldante non aperta deve essere refrigerata a 2-10 gradi (vietato il congelamento), con una durata di conservazione di 6 mesi.

- La pasta saldante rimanente aperta deve essere sigillata e refrigerata, preferibilmente conservata in contenitori vuoti e puliti. Utilizzare entro 24 ore.

• Requisiti ambientali

- Conservare in contenitori sigillati-protetti dalla luce. Separa lotti/modelli diversi e segui il principio "First-In, First-Out".

- Umidità di stoccaggio consigliata: 30-60% di umidità relativa. Evitare l'ossidazione o l'assorbimento di umidità.

• Criteri di fallimento

- Eliminare se refrigerato per oltre 6 mesi o lasciato a temperatura ambiente per oltre 12 ore dopo l'apertura (o se stampato ma non saldato entro 24 ore).

- Non utilizzare in caso di indurimento, separazione o evaporazione/essiccazione del fondente

Procedura di utilizzo

• Processo di scongelamento

- La pasta saldante refrigerata deve scongelarsi a temperatura ambiente (20-25 gradi) per almeno 4 ore prima dell'uso. Non riscaldare per accelerare lo scongelamento.

• Miscelazione e omogeneizzazione

- Dopo lo scongelamento, agitare manualmente o meccanicamente per 3-5 minuti per eliminare la separazione e garantire una miscelazione uniforme della polvere di saldatura e del flusso.

- Se la pasta è eccessivamente secca, aggiungere un diluente dedicato per regolare la consistenza.

• Principio di utilizzo

- Utilizzare solo la quantità necessaria e consumare subito dopo l'apertura.

- Mescolare la pasta rimanente durante la notte con un rapporto 2:1 (pasta nuova:pasta vecchia) e mescolare accuratamente prima dell'uso

Linee guida ambientali e operative

• Ambiente di officina

- Temperatura: 22-28 gradi (72-82 gradi F), Umidità: 30-60% RH

- Completa il posizionamento e la saldatura dei componenti entro 4 ore dalla stampa

• Gestione della stampa

- Dai la priorità alle racle in acciaio per garantire la qualità della formazione della stampa

- Pulisci le aperture dello stencil ogni 4 ore; recuperare e conservare in frigorifero la pasta saldante se la macchina è inattiva per oltre 1 ora

- UtilizzaAttrezzatura per l'ispezione della pasta saldante SPIper monitorare la precisione della stampa (ad esempio, altezza, area)

Gestione dell'utilizzo del sito di produzione

Standardizzazione dei parametri della stampante per pasta saldante

Standard di controllo ambientale

• Temperatura dell'officina: 25±3 gradi
• Umidità dell'aria: 50±10%RH
• Pulizia dell'aria: Classe ISO 7 o superiore
• Controllo delle vibrazioni:<0.5mm/s²

Tecnologia di monitoraggio dinamico

I sistemi SPC (Statistical Process Control) monitorano lo spessore della pasta saldante in tempo reale. Un certo produttore di elettronica automobilistica ha ottenuto un controllo di precisione di ±25μm utilizzando un sistema di ispezione della pasta saldante (SPI) 3D, riducendo il tasso di difetti di stampa del 67%.

Riciclaggio e riutilizzo della pasta saldante

Criteri per la pasta saldante riciclabile

Sistema di riciclaggio classificato

• Riciclaggio di livello 1: pasta saldante inutilizzata dopo la stampa ma prima del riflusso (riutilizzo diretto consentito)
• Riciclaggio di livello 2: pasta saldante aperta e non utilizzata (richiede test prima dell'uso declassato)
• Riciclaggio di livello 3: residui di apparecchiature (richiede un processo di rigenerazione specializzato)

Standard di smaltimento ambientale

La pasta saldante scartata è classificata come rifiuto pericoloso HW49 e richiede lo smaltimento affidato da parte di enti certificati. Stabilire accordi di riciclaggio con i fornitori. Un parco industriale ha ridotto del 40% i costi di smaltimento per tonnellata- grazie all'elaborazione centralizzata.

Difetti tipici e soluzioni

Crollo della stampa

Causa principale: reologia della pasta saldante non controllata

Soluzioni:

• Regolare l'indice tissotropico nell'intervallo 1,8–2,2
• Controllare le fluttuazioni della temperatura in officina<±2°C/hour
• Optimize stencil aperture aspect ratio (>1:1.5)

Difetti della sfera di saldatura

Misure di prevenzione:

• Strictly control solder powder sphericity (>90%)
• Ottimizzareforno a rifusioneprofilo di preriscaldamento (velocità di riscaldamento inferiore o uguale a 3 gradi / s)
• Utilizzare la saldatura a riflusso con protezione di azoto-(contenuto di ossigeno<50ppm)

Alle prese

Strategia di miglioramento:

• Migliora l'efficienza di attivazione del flusso (aggiungere 0,5-1,0% di derivati ​​della colofonia)
• Ottimizza la temperatura di picco del riflusso (245±5 gradi)
• Migliorare la frequenza di pulizia dello stencil (combinare pulizia a secco → pulizia con aspirazione)

Tendenze della gestione digitale

• Sistema di archiviazione intelligente: monitoraggio della pasta saldante in-tempo reale tramite chip RFID
• Ispezione visiva AI: algoritmi di deep learning per la classificazione automatizzata dei difetti
• Manutenzione predittiva: analisi dei big data per anticipare i cambiamenti della qualità della pasta saldante
• Tracciabilità Blockchain: monitoraggio affidabile end-to-end dalle materie prime ai prodotti finiti

Dopo aver implementato un sistema di gestione intelligente, un produttore di apparecchiature 5G ha ridotto dell'89% gli incidenti legati alla qualità della pasta saldante-, ottenendo risparmi annuali sui costi dei materiali superiori a 2 milioni di yuan.

Conclusione

Nella produzione di componenti elettronici di precisione, la gestione della pasta saldante si è evoluta dallo stoccaggio di materiali di base a un'attività di ingegneria di sistema multidisciplinare che comprende chimica, scienza dei materiali e controllo dell'automazione. La creazione di un sistema di gestione end-to-end standardizzato, digitalizzato ed ecologico non solo garantisce la qualità del prodotto, ma genera anche notevoli vantaggi economici per le imprese. Con l’avanzare dell’Industria 4.0, la gestione intelligente della pasta saldante diventerà una svolta fondamentale per migliorare la competitività nella produzione elettronica.

Fatti rapidisu NeoDen

1) Fondata nel 2010, 200 + dipendenti, 27000+ mq. fabbrica.

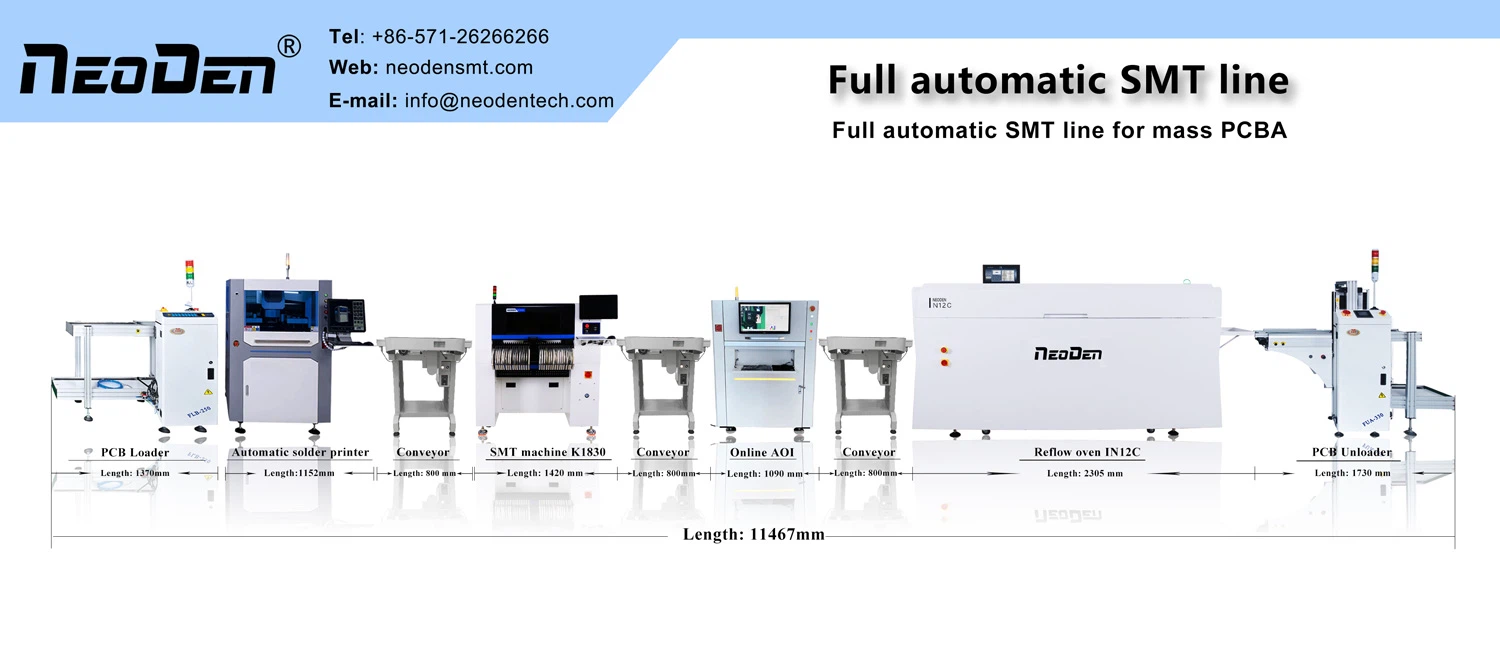

2) Prodotti NeoDen: macchine PnP di diverse serie, NeoDen YY1, NeoDen4, NeoDen5, NeoDen K1830, NeoDen9, NeoDen N10P. Il forno a riflusso della serie IN, così come la linea SMT completa, include tutte le apparecchiature SMT necessarie.
