Introduzione
Quando si stabilisce un nuovoLinea di produzione SMT, Molti ingegneri, manager e persino team di approvvigionamento affrontano numerose sfide. Che si tratti di costruire una nuova fabbrica, espandere le linee di produzione o aggiornare le apparecchiature esistenti, una lista di controllo chiara e sistematica è la chiave per garantire efficienza, qualità e scalabilità.
Questo articolo fornisce una lista di controllo completa di configurazione della linea di produzione SMT, che copre l'intero processo dalla pianificazione preliminare, nella progettazione del layout, nella selezione delle attrezzature, nell'integrazione e nel debug per la messa in servizio finale. Questa guida è adatta a tutte le aziende che attualmente creano o pianificano di impostare una linea di produzione SMT.
Passaggio 1: definire i requisiti di produzione
Prima di selezionare le attrezzature, definire chiaramente gli obiettivi che la linea di produzione SMT deve raggiungere:
- Tipo di prodotto:Quali tipi di PCB producerai? Ad esempio, l'elettronica di consumo, l'elettronica automobilistica o le schede di controllo industriali
- Volume di produzione e dimensioni batch:Stai prendendo di mira la produzione standardizzata ad alto volume o la produzione flessibile di varietà multiple in piccoli lotti?
- Tipo di componente:La produzione coinvolge componenti a punta fine ad alta densità, BGA, QFNS o componenti passivi ultra-piccoli 0201?
Questo passaggio costituisce la base per tutte le decisioni successive, garantendo che ogni investimento si allinei con gli obiettivi aziendali e tecnici.
Passaggio 2: pianificare il layout di fabbrica
Un layout ben progettato influisce direttamente sull'efficienza della linea di produzione, il tempo di ciclo e la comodità di manutenzione.
Considerazioni chiave
- Allocazione dello spazio:Garantire che lo spazio sufficiente sia riservato per attrezzature, operatori, movimentazione dei materiali e futura espansione

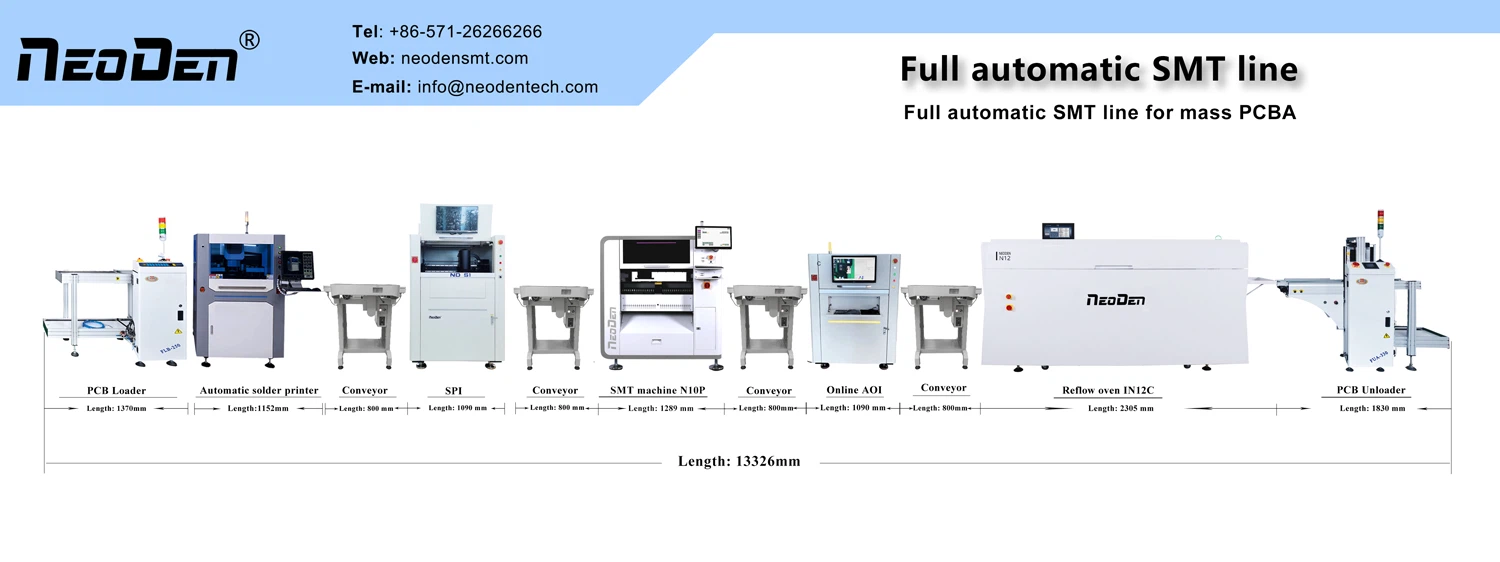

- Sequenza di processo:In genere organizzato come: stampante in pasta di saldatura →SmtIspezione SPImacchinaISmtIspezione AOImacchina→ Station di rielaborazione
- Ergonomia e sicurezza:Imposta aree operative, pulsanti di arresto di emergenza e passaggi di sicurezza
- Controllo ambientale:Mantieni la temperatura e l'umidità adeguate e implementa misure anti-statiche
Si consiglia di utilizzare software come AutoCAD o SolidWorks per la simulazione del layout e implementare solo dopo la conferma.
Passaggio 3: selezione dell'attrezzatura appropriata
La selezione delle attrezzature determina direttamente la resa e la capacità della linea di produzione.
Elenco delle attrezzature principali
| Attrezzatura | Funzione | Raccomandazioni di selezione |
| Schermo stampante | Stampa con precisione in pasta di saldatura su cuscinetti PCB | Seleziona i modelli con aspirazione sotto vuoto e caratteristiche di regolazione della pressione automatica dello squeegee |
| Macchina SPI | Ispeziona la qualità della stampa in pasta di saldatura | Consiglia di utilizzare SPI 3D per una maggiore precisione |
| Scegli e posiziona la macchina | Posiziona esattamente i componenti sui PCB | Scegli macchine SMT a media velocità o ad alta velocità in base ai requisiti |
| RIFLOVA DEL PROVO | Sciogliere la pasta di saldature per formare giunti di saldatura | Dai la priorità al numero di zone di riscaldamento e alla capacità di raffreddamento |
| Macchina Aoi | Ispezionare i difetti dopo il posizionamento | Scegli AOI pre-flusso, AOI post-Riflusso o una combinazione di entrambi |
| Sistema di trasporto | Facilitare il trasferimento di PCB tra le workstations | I trasportatori modulari offrono una maggiore flessibilità, mentre i trasportatori fissi sono più convenienti |
Passaggio 4: garantire l'integrazione delle apparecchiature senza soluzione di continuità
Anche se le prestazioni delle apparecchiature sono eccellenti, le interfacce non corrispondenti possono ridurre significativamente l'efficienza complessiva.
Best practice di integrazione
- Standard di interfaccia unificati:Adottare il protocollo SMEMA per garantire la compatibilità dell'interfaccia della cinghia del trasporto
- Sistema di controllo centralizzato:Collegare tutte le apparecchiature a un sistema di controllo centrale o piattaforma MES per la raccolta e il monitoraggio dei dati
- Cablaggio di potenza e dati:Pianificare in anticipo l'alimentazione, l'approvvigionamento aereo e le linee di rete
- Compatibilità del software:Assicurarsi che l'attrezzatura supporti i formati di file comuni (come Gerber, CAD, CSV)
Durante la fase di installazione e messa in servizio, lavorare a stretto contatto con il fornitore per garantire il funzionamento del sistema stabile.
Passaggio 5: validazione e calibrazione del processo
Dopo aver installato l'apparecchiatura, ogni fase di processo deve essere validata per garantire la ripetibilità e la qualità del prodotto.
Punti chiave per la convalida del processo
- Stampa di pasta di saldatura: Utilizzare l'ispezione SPI per verificare che il volume e la posizione incollati di saldatura soddisfino i requisiti
- Accuratezza del posizionamento dei componenti:Eseguire le schede di test e utilizzare i punti di riferimento per rilevare gli errori di posizionamento
- Curva di saldatura a riflusso:Utilizzare le termocoppie per misurare la temperatura del forno e regolare i parametri per ottenere risultati di saldatura ottimali
- Programmazione AOI:Allena il sistema AOI a riconoscere le posizioni corrette dei componenti e gli intervalli di deviazione accettabili
Si consiglia di eseguire prima un batch di produzione pilota, raccogliere dati e quindi procedere con la produzione su vasta scala.
Passaggio 6: operatori del treno
- Funzionamento dell'attrezzatura:Gli operatori devono padroneggiare le competenze come il caricamento del programma, la sostituzione degli ugelli e la risoluzione dei problemi
- Manutenzione e manutenzione:I tecnici dovrebbero capire come pulire gli stencil, lubrificare le parti in movimento e sostituire i materiali di consumo
- Gestione della qualità:Gli ispettori di qualità devono essere in grado di interpretare i rapporti AOI/SPI e analizzare le tendenze dei difetti
Si consiglia di organizzare corsi di formazione che combinano teoria ed esercizi pratici.
Passaggio 7: stabilire un sistema di monitoraggio della qualità
Per mantenere una produzione stabile, è necessario stabilire un meccanismo di monitoraggio in tempo reale.
Strumenti consigliati
- SPC:Monitorare le metriche critiche come il volume della pasta di saldatura e l'accuratezza del posizionamento
- Mes:Traccia lo stato di lavoro in corso, la tracciabilità e l'OEE (efficacia complessiva delle apparecchiature)
- Meccanismi a prova di errore:Utilizzare la scansione dei codici a barre e la commutazione del programma automatico per ridurre gli errori umani
Questi sistemi aiutano a identificare presto le anomalie e a guidare il miglioramento continuo.
Passaggio 8: sviluppare un piano di manutenzione e supporto tecnico
La manutenzione regolare può ridurre efficacemente i tempi di inattività ed estendere la durata della durata delle attrezzature.
Programma di manutenzione:
| Articolo | Frequenza | Note |
| Pulisci la stampante a stencil | Quotidiano | Prevenire blocchi che incidono sulla qualità della stampa |
| Lubrificare la testa di posizionamento | Settimanale | Ridurre l'usura e migliorare l'accuratezza del posizionamento |
| Calibra la fotocamera AOI | Mensile | Garantire un rilevamento accurato dei difetti |
| Ispezionare la termocoppia del forno a ripristino | Trimestrale | Mantenere la consistenza della curva di temperatura |
Si consiglia di immagazzinare pezzi di ricambio comuni e accordi di manutenzione di firma con fornitori affidabili.
Passaggio 9: gestione dei materiali e configurazione del magazzino
Il flusso di materiale efficiente può ridurre significativamente i colli di bottiglia e migliorare l'efficienza complessiva.
Best practice
- Utilizzare un sistema Kanban o un'integrazione ERP per tenere traccia dei materiali
- Conservare componenti sensibili (come ICS sensibili all'umidità) in un mobile secco
- Etichettare chiaramente i rotoli di materiale e utilizzare gli scanner di codici a barre per registrare materiali in entrata e in uscita
- Introdurre un cambio di alimentatore automatico o sistemi di alimentazione intelligenti ove possibile
Una gestione efficace dell'inventario impedisce i tempi di inattività della produzione a causa della carenza di materiali.
Passaggio 10: lancio formale e ottimizzazione continua
Dopo aver completato i passaggi di cui sopra, la linea di produzione SMT può essere lanciata ufficialmente.
1. Elenco di controllo pre-lancio
- Tutte le apparecchiature sono state testate e funziona normalmente
- La convalida del processo è stata approvata e i tassi di rendimento soddisfano gli standard
- Gli operatori hanno ricevuto una formazione
- Sono in atto misure di qualità e sicurezza
- Il sistema MES/SPC ha iniziato a raccogliere dati
2. Ottimizzazione post-lancio
- Analizzare i dati OEE per identificare i problemi
- Condurre attività di miglioramento snello
- Aggiorna i flussi di processo in base al feedback
Conclusione
Costruire una nuova linea di produzione SMT è un complesso progetto di ingegneria di sistema, ma con questa lista di controllo definitiva, sarai in grado di ridurre al minimo i rischi, accelerare la velocità di avvio e porre una solida base per il successo a lungo termine.
Domande frequenti
D1: AOI dovrebbe essere posizionato prima o dopo la saldatura a riflusso?
A: Si consiglia di configurare sia AOI pre-rifornimento (per rilevare il disallineamento del posizionamento) sia AOI post-Riflusso (per rilevare difetti di saldatura), ma la maggior parte delle aziende può inizialmente creare solo AOI post-flusso.
D2: Come scegliere tra le cinture del trasportatore modulare e le cinture del trasportatore fisso?
A: Per flessibilità e scalabilità, scegli un nastro trasportatore modulare. Per budget limitati e requisiti stabili, è adatto un nastro trasportatore fisso.
Q3: è necessaria la macchina SPI?
A: Per le applicazioni che richiedono un'elevata affidabilità o alti tassi di rendimento, SPI è essenziale per la rilevazione precoce dei difetti di pasta di saldatura e la riduzione dei tassi di rottami.
